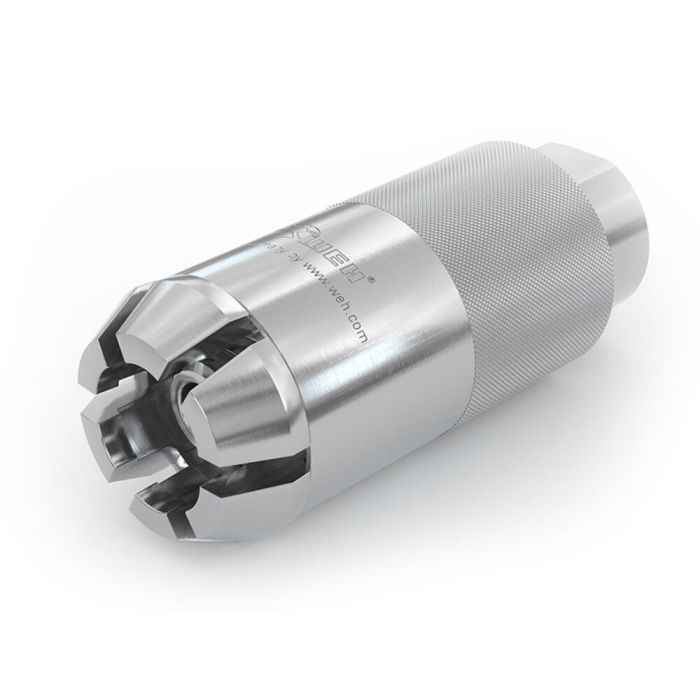

WEH® Innesto TW800
L'innesto rapido WEH® TW800 è ideale per prove di funzionamento e pressione nei limiti di bassa pressione fino a max. 50 bar. Esegue alla velocità di secondi collegamenti a tenuta di pressione su componenti a gola, collarino, ogiva, flangia, manicotto o filettatura esterna. Senza l’onere di avvitare e svitare e senza bisogno di altri materiali di tenuta e nastri sigillanti.
Estrarre semplicemente la ghiera scorrevole e inserire L'innesto sul pezzo di collaudo. Grazie al risparmio di tempo nel suo utilizzo, l’innesto rapido riduce i tempi di prova e semplifica i cicli di lavoro. L’alta velocità di flusso assicura in più una maggiore produttività sul banco di prova.
Realizzato in acciaio inossidabile di qualità, L'innesto è all’altezza degli alti requisiti nelle prove industriali ed è anche adatto a processi di collaudo automatizzati.
Nell’industria automobilistica, il WEH® TW800 viene impiegato tra l’altro per testare le perdite di attacchi per carburante, attacchi per acqua fredda e calda e altre linee di alimentazione nonché per componenti di climatizzatori a freddo.
| Pressione di esercizio PS max ammessa | 50 bar |
|---|---|
| Campo di temperatura | +5 °C fino a +80 °C |
| Tasso di perdita | 1 x 10-3 mbar x l/s |
| Azionamento | Azionamento manuale della ghiera |
| Materiali | Acciaio inossidabile |
| Materiali delle guarnizioni | Guarnizione principale in NBR |
- Possibilità di automatizzare
- Perfetta tenuta in pochi secondi
- Materiali di alta qualità
- Aumento della produttività e riduzione dei costi
- Senza avvitamento manuale
- Possibili versioni speciali
- Meccanismo a pinze segmentate WEH®
Quick connector for pressure and function testing of components with a bead, rim, collar, flange, stub or male thread at low pressure ranges for the following standard size:
- SAE J514 JIC 37° | UNF 1/2"-20 male thread
For automotive applications, the TW800 is used for testing fuel lines, radiators, ACR components and other sub-assemblies for the automotive industry.
It is also used in electromobility for testing e-axles, cooling water pipes of electric machines and electric motors.
Another application is function testing compressors, heat exchangers, measuring devices, hoses, tubes and tanks. The test connector is also an ideal tool for automated leak testing during production, automatic systems and robotics.
