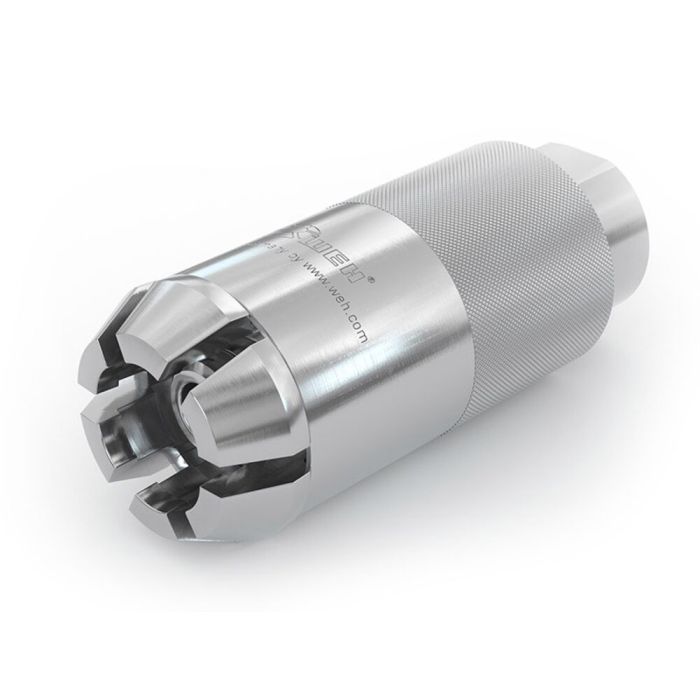

WEH® Innesto TW800
L'innesto rapido WEH® TW800 è ideale per prove di funzionamento e pressione nei limiti di bassa pressione fino a max. 50 bar. Esegue alla velocità di secondi collegamenti a tenuta di pressione su componenti a gola, collarino, ogiva, flangia, manicotto o filettatura esterna. Senza l’onere di avvitare e svitare e senza bisogno di altri materiali di tenuta e nastri sigillanti.
Estrarre semplicemente la ghiera scorrevole e inserire L'innesto sul pezzo di collaudo. Grazie al risparmio di tempo nel suo utilizzo, l’innesto rapido riduce i tempi di prova e semplifica i cicli di lavoro. L’alta velocità di flusso assicura in più una maggiore produttività sul banco di prova.
Realizzato in acciaio inossidabile di qualità, L'innesto è all’altezza degli alti requisiti nelle prove industriali ed è anche adatto a processi di collaudo automatizzati.
Nell’industria automobilistica, il WEH® TW800 viene impiegato tra l’altro per testare le perdite di attacchi per carburante, attacchi per acqua fredda e calda e altre linee di alimentazione nonché per componenti di climatizzatori a freddo.
| Pressione di esercizio PS max ammessa | Vuoto fino a 50 bar |
|---|---|
| Temperature Range | +5 °C fino a +80 °C |
| Connection A | M30x1.5 male thread |
| Media Inlet | G3/4" femmina |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Azionamento manuale della ghiera |
| Material | Acciaio inossidabile |
| Sealing Material | Guarnizione principale in NBR |
- Possibilità di automatizzare
- Perfetta tenuta in pochi secondi
- Materiali di alta qualità
- Aumento della produttività e riduzione dei costi
- Senza avvitamento manuale
- Possibili versioni speciali
- Meccanismo a pinze segmentate WEH®
Innesto rapido per prove di funzionamento e di pressione nei limiti di bassa pressione su componenti a gola , collarino, ogiva, flangia, manicotti o filettatura esterna per le misure standard seguenti:
- Ogiva per attacchi tubi
- Tubi filettati Whitworth seconodo DIN EN ISO 228-1 | G1/2" fino a G3/4"
- SAE J514 JIC 37° | UNF 7/16"-20 fino a UNF 7/8"-14
Nell'industria automobile, il TW800 viene utilizzato per collaudare condutture del carburante, radiatori, componenti per il condizionamento dell'aria e altri componenti. Trova impiego anche nell’elettromobilità per il collaudo di assi elettrici, tubazioni del refrigerante di macchine elettriche e motori elettrici.
Altri settori di applicazione sono i test funzionali su compressori, scambiatori di calore, strumenti di misura, tubi flessibili, tubazioni e serbatoi. Inoltre è ideale per prove di tenuta automatizzate durante la produzione.
