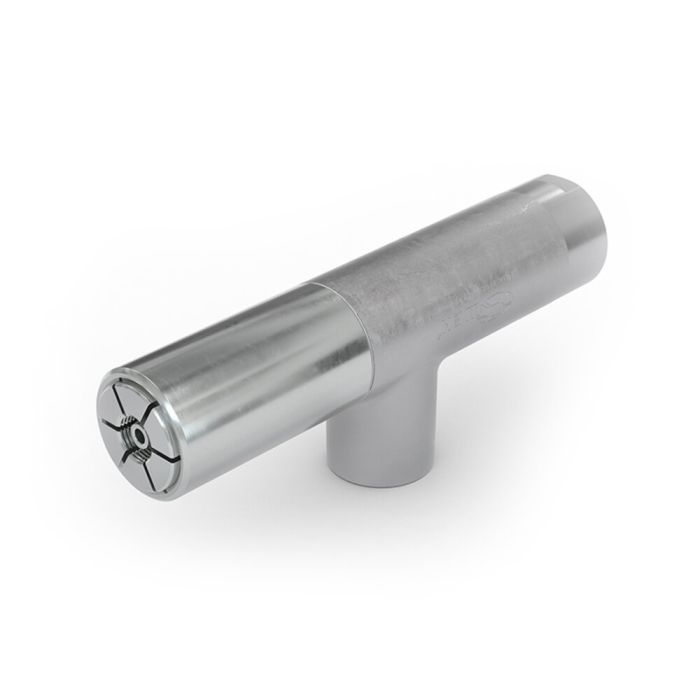

WEH® Innesto TW18P
L'innesto WEH® TW18P è l'utensile ideale per compiere prove di pressione e funzionamento automatizzate in vuoto e fino a max. 350 bar in fase di produzione. Realizza in pochi secondi collegamenti sicuri e a perfetta tenuta con filettature esterne standardizzate, senza faticose operazioni per avvitare e svitare.
Vengono a cadere ulteriori materiali di tenuta e non sono più necessari dispositivi di collaudo e prova onerosi e dispendiosi. L’azionamento pneumatico per pilotaggi esterni, manuali, semiautomatici o completamente automatici si realizza tramite una valvola esterna. Per collegamenti da applicare e rimuovere con frequenza risultano con l’automazione considerevoli risparmi di tempo e costi.
A seconda di quanto è elevata la pressione di prova, l’innesto WEH si chiuderà più o meno saldamente offrendo in questo modo una sicurezza ancora maggiore all’operatore.
L'innesto rapido è disponibile per applicazioni nel campo a bassa pressione fino a 50 bar e fino a 350 bar per l’alta pressione. Per l’azionamento manuale è a disposizione il TW18H a leva e per applicazioni automatiche il TW18V con pulsante di valvola.
| Pressione di esercizio PS max ammessa | Vuoto fino a 350 bar |
|---|---|
| Pilot Pressure | 6 - 12 bar aria compressa |
| Temperature Range | +5 °C fino a +80 °C |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | P = Azionamento pneumatico per applicazioni e commandi automatizzate |
| Material | Acciaio inox antiruggine, alluminio anodizzato |
| Sealing Material | Guarnizione principale in NBR |
- Possibilità di automatizzare
- Perfetta tenuta in pochi secondi
- Disegno ergonomico
- Materiali di alta qualità
- Aumento della produttività e riduzione dei costi
- Senza avvitamento manuale
- Eliminazione di onerosi dispositivi di collaudo
- Meccanismo a pinze segmentate WEH®
Innesto rapido per prove di pressione / funzionamento of pneumatic components / hydraulic components in the automotive industry / manufacturing industry with external thread per le misure standard seguenti:
- Tubi secondo ISO 8434-1 | M10x1.0 a M22x1.5
- Tubi Whitworth DIN EN ISO 228-1 | G1/2" a G3/4"
- NPT thread (ANSI/ASME B1.20.1-1983) | NPT 1/8" a NPT 1/2"
- SAE J512 (45° cono), SAE J513
- SAE J514 JIC 37° | UNF 7/16"-20 a UNF 7/8"-14
Il innesto TW18P è adatto per collaudo automatizzate di motori, serbatoi, radiatori dell'olio ecc.
