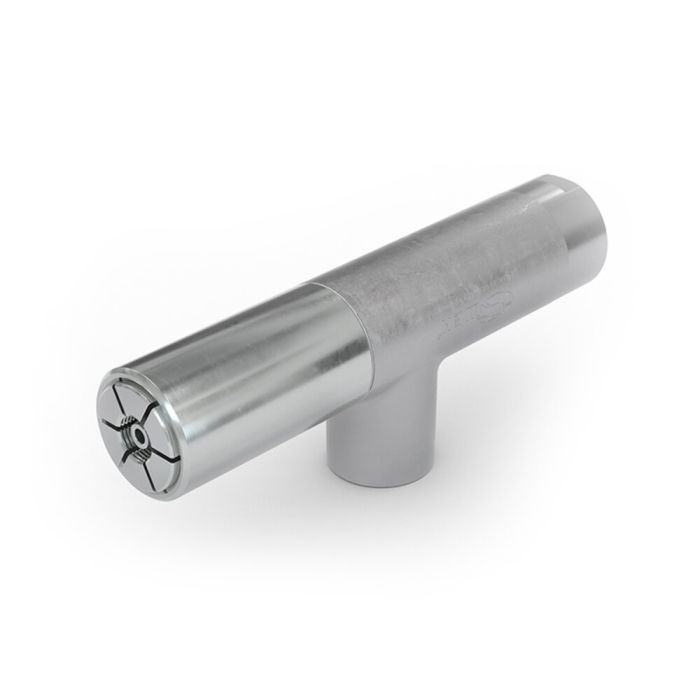

WEH® Innesto TW18P
L'innesto WEH® TW18P è l'utensile ideale per compiere prove di pressione e funzionamento automatizzate in vuoto e fino a max. 350 bar in fase di produzione. Realizza in pochi secondi collegamenti sicuri e a perfetta tenuta con filettature esterne standardizzate, senza faticose operazioni per avvitare e svitare.
Vengono a cadere ulteriori materiali di tenuta e non sono più necessari dispositivi di collaudo e prova onerosi e dispendiosi. L’azionamento pneumatico per pilotaggi esterni, manuali, semiautomatici o completamente automatici si realizza tramite una valvola esterna. Per collegamenti da applicare e rimuovere con frequenza risultano con l’automazione considerevoli risparmi di tempo e costi.
A seconda di quanto è elevata la pressione di prova, l’innesto WEH si chiuderà più o meno saldamente offrendo in questo modo una sicurezza ancora maggiore all’operatore.
L'innesto rapido è disponibile per applicazioni nel campo a bassa pressione fino a 50 bar e fino a 350 bar per l’alta pressione. Per l’azionamento manuale è a disposizione il TW18H a leva e per applicazioni automatiche il TW18V con pulsante di valvola.
| Pressione di esercizio PS max ammessa | 50 bar |
|---|---|
| Pilot Pressure | 6 - 12 bar aria compressa |
| Temperature Range | +5 °C fino a +80 °C |
| Media Inlet | G1/2" femmina |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | P = Azionamento pneumatico per applicazioni e commandi automatizzate |
| Material | Acciaio inox antiruggine, alluminio anodizzato |
| Sealing Material | Guarnizione principale in NBR |
- Possibilità di automatizzare
- Perfetta tenuta in pochi secondi
- Disegno ergonomico
- Materiali di alta qualità
- Aumento della produttività e riduzione dei costi
- Senza avvitamento manuale
- Eliminazione di onerosi dispositivi di collaudo
- Meccanismo a pinze segmentate WEH®
Quick connect / disconnect for pressure testing / function testing of pneumatic components / hydraulic components in the automotive industry / manufacturing industry with male thread for the following standard sizes:
- NPT thread (ANSI/ASME B1.20.1-1983) | NPT 1/8" male thread
The TW18P Connector is suitable for automated testing of engines / engine blocks, tanks, pressure vessels, oil coolers, steering racks, filler cap ports, pressure transducers, aggregates, hoses, cylinders and hydraulic components. The quick coupler is also suitable for installation in automated systems, automatic production test benchs and robotics.
