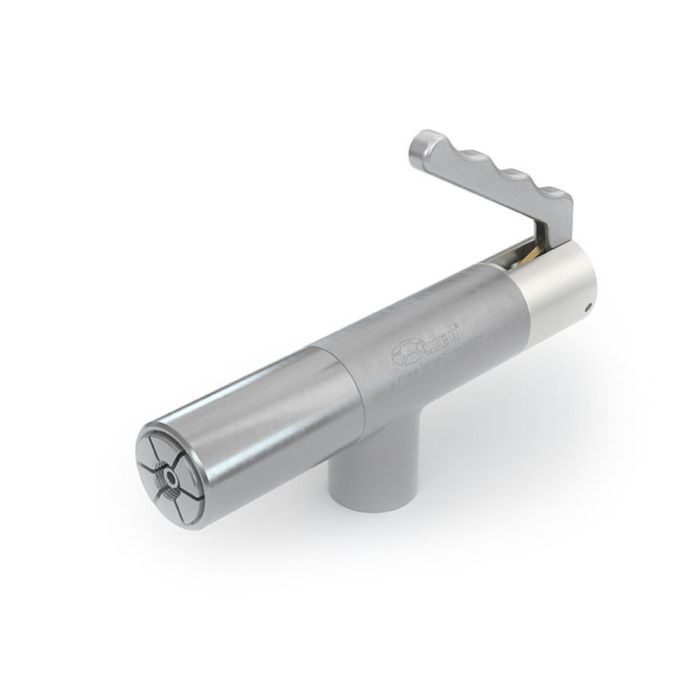

WEH® Innesto TW18H
L'innesto WEH® TW18H è l'utensile ideale per compiere prove di pressione e funzionamento in vuoto e fino a max. 350 bar in fase di produzione. Realizza in pochi secondi collegamenti sicuri e a perfetta tenuta con filettature esterne standardizzate, senza faticose operazioni per avvitare e svitare.

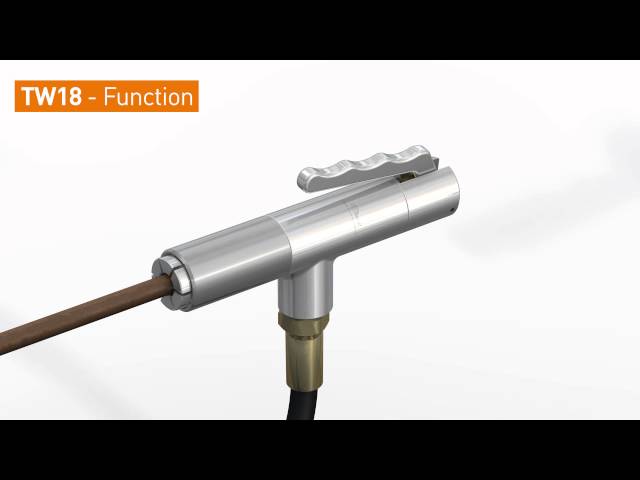

Vengono a cadere ulteriori materiali di tenuta e non sono più necessari dispositivi di collaudo e prova onerosi e dispendiosi. L’azionamento manuale mediante leva è eccezionalmente semplice. Azionare la leva manuale e inserire l’innesto TW18H sul pezzo di collaudo senza serrarlo. Per i collegamenti da applicare e rimuovere con frequenza risultano così considerevoli risparmi in termini di tempo e costi.
A seconda di quanto è elevata la pressione di prova, l’innesto WEH si chiuderà più o meno saldamente offrendo in questo modo una sicurezza ancora maggiore all’operatore.

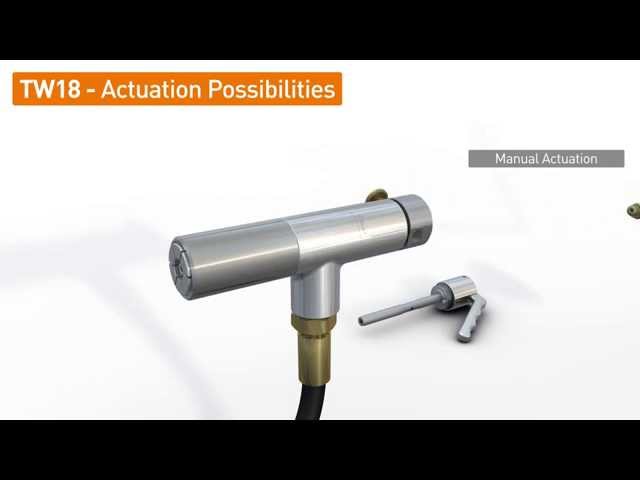

L'innesto rapido è disponibile per applicazioni nel campo a bassa pressione fino a 50 bar e fino a 350 bar per l’alta pressione. Per applicazioni automatizzate ad azionamento pneumatico sono disponibili il TW18V con pulsante di valvola e il TW18P per il pilotaggio completamente automatico.
| Pressione di esercizio PS max ammessa | Vacuum up to 350 bar (5,000 psi) |
|---|---|
| Campo di temperatura | +5 °C fino a +80 °C |
| Tasso di perdita | 1 x 10-3 mbar x l/s |
| Azionamento | H = manual actuation of the lever |
| Materiali | Corrosion resistant stainless steel, anodized aluminium |
| Materiali delle guarnizioni | Front seal of NBR |
- Automation possible
- Connection in seconds
- Ergonomic design
- High-grade materials
- No hand tightening required
- Testing devices are eliminated
- WEH® Jaw Locking Mechanism

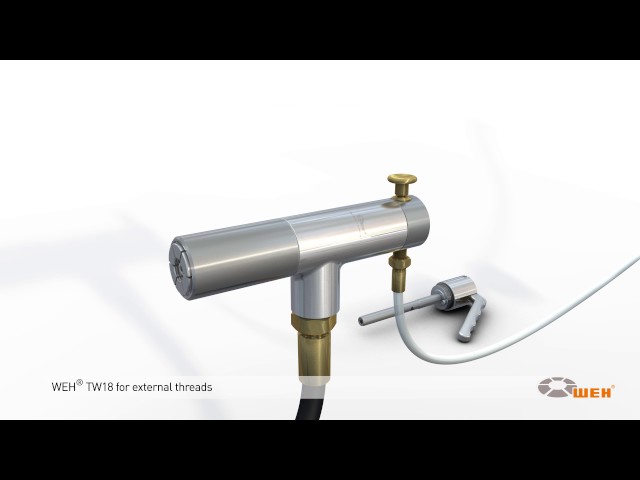

Innesto rapido per prove di pressione / funzionamento of pneumatic components / hydraulic components in the automotive industry / manufacturing industry with external thread per le misure standard seguenti:
- Tubi secondo ISO 8434-1 | M10x1.0 a M22x1.5
- Tubi Whitworth DIN EN ISO 228-1 | G1/2" a G3/4"
- NPT thread (ANSI/ASME B1.20.1-1983) | NPT 1/8" a NPT 1/2"
- SAE J512 (45° cono), SAE J513
- SAE J514 JIC 37° | UNF 7/16"-20 a UNF 7/8"-14
The TW18H Connector is suitable for testing engine / engine blocks, tanks, pressure vessels, oil coolers, steering racks, filler cap ports, pressure transducers, aggregates, hoses, cylinders and hydraulic components. The quick coupler is also suitable for installation in automated systems.
