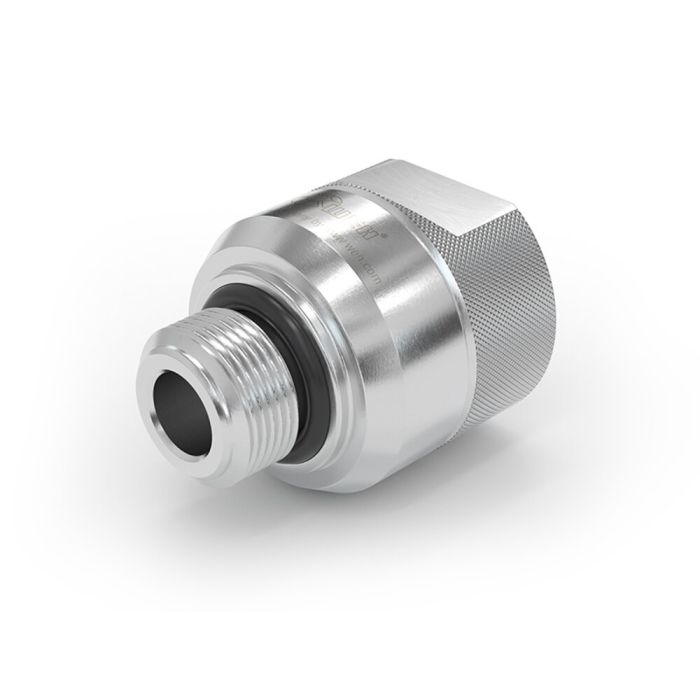

WEH® Innesto TW03

Per filettatura metrica ISO DIN 13 (DIN 3852), M10x1.5 femmina, avvitamento a mano, da vuoto a 345 bar

Codice

C1-187465

0,00 €

Il innesto rapido WEH® TW03 è l'utensile ideale per compiere prove di pressione e funzionamento in vuoto e fino a max. 345 bar di componenti con filettatura interna.

Avvitare semplicemente a mano il innesto all’interno del raccordo fino a quando la guarnizione sarà premuta contro il pezzo da collaudare - Il collegamento a tenuta di pressione è fatto. L’uso di utensili per il serraggio o nastri non sono più necessari. Questo farà risparmiare soldi e tempo.

Maggiore è la pressione di prova, maggiore è la forza con cui l’innesto si innesta sul filetto del pezzo di collaudo. Grazie al pistone con supporto di pressione, una perfetta tenuta viene garantita.

Guarnizioni in NBR garantiscono una alta resistenza all’usura e sono indicati per grandi collaudi industriali. Inoltre il innesto si presta ad una facile manutenzione con una sostituzione guarnizioni semplice - minimizzando i tempi di fermo.

Dati technici

Dati technici
Pressione di esercizio PS max ammessa	Vuoto fino a 345 bar
Temperature Range	+5 °C fino a +80 °C
Connection A	M10x1.5 female thread
Media Inlet	G1/8" femmina
Leak Rate	1 x 10^-3 mbar x l/s
Actuation	Avvitamento a mano
Material	Acciaio inossidabile
Sealing Material	Guarnizione principale in NBR

Caratteristiche

Disegno ergonomico
Materiali di alta qualità
Tenuta perfetta con un semplice avvitamento a mano
Semplice cambio della guarnizione

Applicazioni

Innesto a vite per prove di pressione / a vuoto di componenti con filettatura interna:

Filettatura Whitworth DIN EN ISO 228-1 | G1/8" fino a G1"
Filettatura NPT (ANSI/ASME B1.20.1-1983) | NPT 1/8" fino a NPT 1"

Il innesto a vite TW03 è adatto per collaudi di raccorderia rubinetteria, tuabzioni, serbatoi, elementi radianti, ecc.

CAD

Scarica file CAD

Downloads

Descrizione	Tipo di documento	Lingua	Formato del file	Dimensione del file

Varianti di prodotto

Codice	Connection A	Media Inlet	Pressione di esercizio PS max ammessa
C1-11821	G1/8" femmina	G1/8" femmina	Vuoto fino a 345 bar
C1-11824	G1/4&quot femmina	G1/4&quot femmina	Vuoto fino a 345 bar
C1-11827	G3/8" femmina	G3/8" femmina	Vuoto fino a 276 bar
C1-11830	G1/2" femmina	G1/2" femmina	Vuoto fino a 276 bar
C1-11833	G3/4" femmina	G3/4" femmina	Vuoto fino a 276 bar
C1-11836	G1" femmina	G1" femmina	Vuoto fino a 276 bar
C1-11839	G1 1/4" female thread	G1 1/4" female thread	Vuoto fino a 276 bar
C1-11842	G1 1/2 femmina	G1 1/2 femmina	Vacuum up to 210 bar
C1-12061	M16x1,5 femmina	G3/8" femmina	Vuoto fino a 276 bar
C1-12116	M10x1.0 femmina	G1/8" femmina	Vuoto fino a 345 bar
C1-12124	M12x1,5 femmina	G1/4&quot femmina	Vuoto fino a 345 bar
C1-12126	M14x1,5 femmina	G1/4&quot femmina	Vuoto fino a 345 bar
C1-12130	M18x1,5 femmina	G3/8" femmina	Vuoto fino a 276 bar
C1-12133	M20x1,5 femmina	G1/2" femmina	Vuoto fino a 276 bar
C1-12135	M22x1,5 femmina	G1/2" femmina	Vuoto fino a 276 bar
C1-12138	M24x1,5 femmina	G3/4" femmina	Vuoto fino a 276 bar
C1-12140	M26x1,5 femmina	G3/4" femmina	Vuoto fino a 276 bar
C1-12224	NPT 1/8" femmina	G1/8" femmina	Vuoto fino a 345 bar
C1-12233	NPT 1/4" femmina	G1/4&quot femmina	Vuoto fino a 345 bar
C1-12235	NPT 3/8" femmina	G3/8" femmina	Vuoto fino a 276 bar
C1-12239	NPT 1/2" femmina	G1/2" femmina	Vuoto fino a 276 bar
C1-12240	NPT 3/4&quot femmina	G3/4" femmina	Vuoto fino a 276 bar
C1-12242	NPT 1&quot femmina	G1" femmina	Vuoto fino a 276 bar
C1-17162-X1	G2" femmina	G1 1/2 femmina	Vuoto fino a 172 bar
C1-187465	M10x1.5 female thread	G1/8" femmina	Vuoto fino a 345 bar
C1-187469	M12x1.0 female thread	G1/4&quot femmina	Vuoto fino a 345 bar
