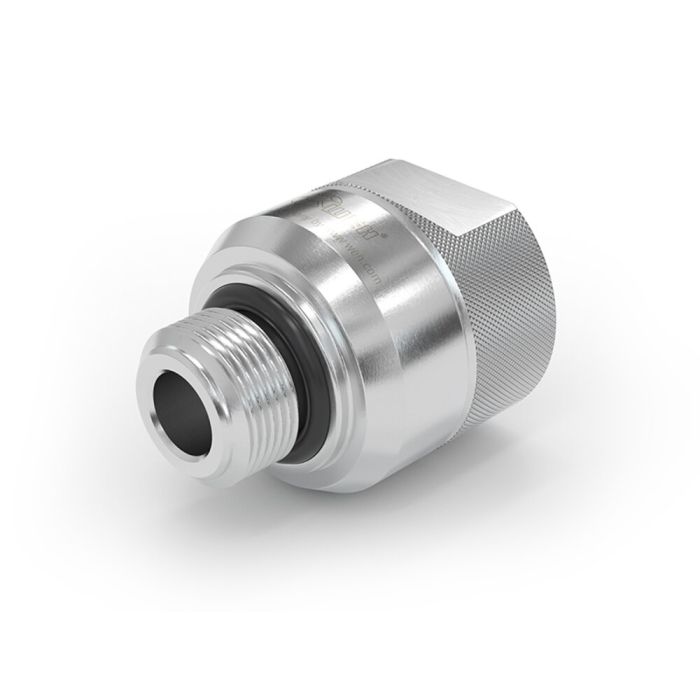

WEH® Innesto TW03 Per filettatura NPT (ANSI/ASME B1.20.1-1983), NPT 1/8" femmina, avvitamento a mano, da vuoto a 345 bar
Il innesto rapido WEH® TW03 è l'utensile ideale per compiere prove di pressione e funzionamento in vuoto e fino a max. 345 bar di componenti con filettatura interna .
Avvitare semplicemente a mano il innesto all’interno del raccordo fino a quando la guarnizione sarà premuta contro il pezzo da collaudare - Il collegamento a tenuta di pressione è fatto. L’uso di utensili per il serraggio o nastri non sono più necessari . Questo farà risparmiare soldi e tempo .
Maggiore è la pressione di prova, maggiore è la forza con cui l’innesto si innesta sul filetto del pezzo di collaudo. Grazie al pistone con supporto di pressione, una perfetta tenuta viene garantita.
Guarnizioni in NBR garantiscono una alta resistenza all’usura e sono indicati per grandi collaudi industriali. Inoltre il innesto si presta ad una facile manutenzione con una sostituzione guarnizioni semplice - minimizzando i tempi di fermo .
Dati technici Pressione di esercizio PS max ammessa Vuoto fino a 345 bar Campo di temperatura +5 °C fino a +80 °C Connection A NPT 1/8" femmina Ingresso B1 G1/8" femmina Tasso di perdita 1 x 10-3 mbar x l/s Azionamento Avvitamento a mano Materiali Acciaio inossidabile Materiali delle guarnizioni Guarnizione principale in NBR
Disegno ergonomico Materiali di alta qualità Tenuta perfetta con un semplice avvitamento a mano Semplice cambio della guarnizione Screw connector for pressure testing / vacuum testing of components with female thread for the following standard sizes:
NPT thread (ANSI/ASME B1.20.1-1983) | NPT 1/8" female thread The TW03 Screw connector is suitable for testing fittings, fixtures, tubes / pipes, boilers, tanks, radiatiors, hydraulic manifolds / hydraulic blocks, turbine housings and automotive components.
Descrizione Tipo di documento Lingua Formato del file Dimensione del file
Varianti di prodotto
Codice Connection A Ingresso B1 Pressione di esercizio PS max ammessa C1-11821 G1/8" femmina G1/8" femmina Vuoto fino a 345 bar C1-11824 G1/4" femmina G1/4" femmina Vuoto fino a 345 bar C1-11827 G3/8" femmina G3/8" femmina Vuoto fino a 276 bar C1-11830 G1/2" femmina G1/2" femmina Vuoto fino a 276 bar C1-11833 G3/4" femmina G3/4" femmina Vuoto fino a 276 bar C1-11836 G1" femmina G1" femmina Vuoto fino a 276 bar C1-11839 G1 1/4" female thread G1 1/4" female thread Vuoto fino a 276 bar C1-11842 G1 1/2 femmina G1 1/2 femmina Vacuum up to 210 bar C1-12061 M16x1,5 femmina G3/8" femmina Vuoto fino a 276 bar C1-12116 M10x1.0 femmina G1/8" femmina Vuoto fino a 345 bar C1-12124 M12x1,5 femmina G1/4" femmina Vuoto fino a 345 bar C1-12126 M14x1,5 femmina G1/4" femmina Vuoto fino a 345 bar C1-12130 M18x1,5 femmina G3/8" femmina Vuoto fino a 276 bar C1-12133 M20x1,5 femmina G1/2" femmina Vuoto fino a 276 bar C1-12135 M22x1,5 femmina G1/2" femmina Vuoto fino a 276 bar C1-12138 M24x1,5 femmina G3/4" femmina Vuoto fino a 276 bar C1-12140 M26x1,5 femmina G3/4" femmina Vuoto fino a 276 bar C1-12224 NPT 1/8" femmina G1/8" femmina Vuoto fino a 345 bar C1-12233 NPT 1/4" femmina G1/4" femmina Vuoto fino a 345 bar C1-12235 NPT 3/8" femmina G3/8" femmina Vuoto fino a 276 bar C1-12239 NPT 1/2" femmina G1/2" femmina Vuoto fino a 276 bar C1-12240 NPT 3/4" femmina G3/4" femmina Vuoto fino a 276 bar C1-12242 NPT 1" femmina G1" femmina Vuoto fino a 276 bar C1-17162-X1 G2" femmina G1 1/2 femmina Vuoto fino a 172 bar C1-187465 M10x1.5 female thread G1/8" femmina Vuoto fino a 345 bar C1-187469 M12x1.0 female thread G1/4" femmina Vuoto fino a 345 bar
