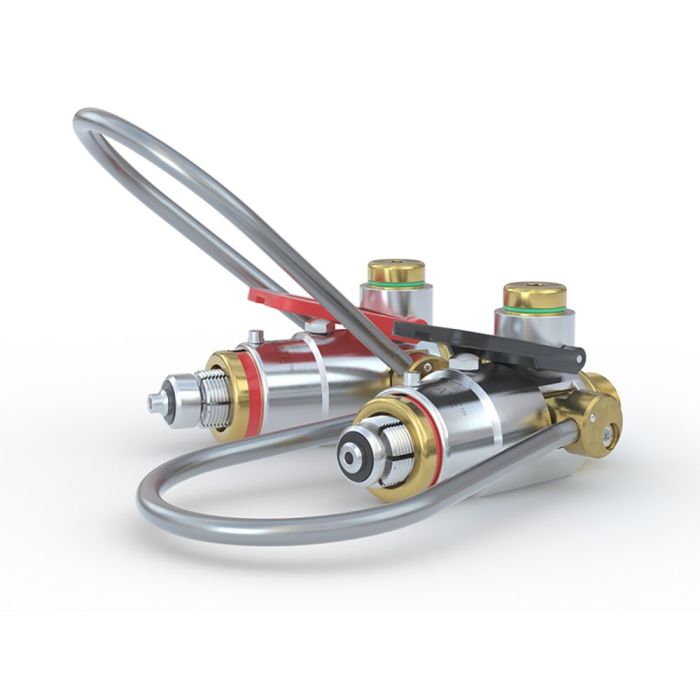

CLICKMATE® Innesto TW154
CLICKMATE® TW154 è stato sviluppato appositamente per il rifornimento di bombole con aria pulita. Le staffe di riempimento con innesti a vite possono essere facilmente installate in un secondo tempo.
L’innesto di riempimento si collega direttamente alla filettatura standard della valvola della bombola. I segmenti della filettatura ad espansione si serrano saldamente nella filettatura della valvola della bombola. L’innesto viene collegato alla valvola della bombola, senza avvitamento, tramite un azionamento a 90° della forcella. La spina di sicurezza integrata impedisce uno scollegamento sotto pressione.
I raccordi di riempimento CLICKMATE® TW154 sono disponibili per 200 e 300 bar. Per la differenziazione, l’innesto da 200 bar è dotato di una leva di bloccaggio nera mentre quello da 300 bar di una rossa.
Tutti gli innesti sono stati sottoposti a intensi test di pressione e di durata.
| Pressione di esercizio PS max ammessa | 250 bar resp. 375 bar |
|---|---|
| Temperature Range | +5 °C fino a +70 °C |
| Medium | Aria respirabile (aria compressa) |
| Connection A | Filettatura standard G5/8" femmina (DIN 477) |
| Media Inlet | Depending on connection at the filling rig |
| Actuation | Azionamento manuale della forcella (forcella cambia a seconda del raccordo con la valvola della bombola) |
| Material | Acciaio inox antiruggine e ottone |
| Sealing Material | Front seal: NBR Inner seals: FKM |
- Collegamento alla valvola standard della bombola
- Il rifornimento di bombole con aria non inquinata diventa molto più semplice ed efficiente
- Ergonomia e sicurezza di lavoro migliori
- Collegamento in pochi secondi senza avvitare
Innesto rapido per il rifornimento di bombole con aria pulita nell’officina di maschere per la protezione delle vie respiratorie dei vigili del fuoco per il collegamento diretto a staffe di riempimento esistenti (utilizzabile solo con compensazione di peso e altezza).
