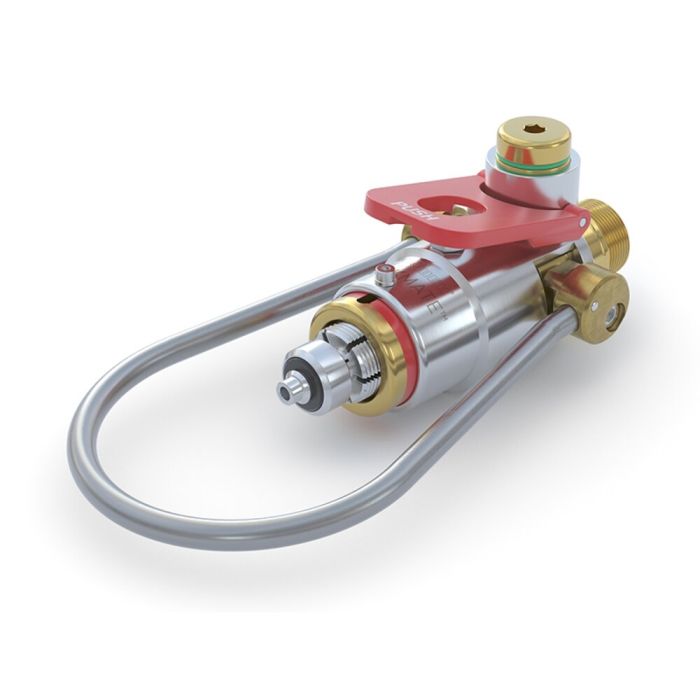

CLICKMATE® Innesto TW154
CLICKMATE® TW154 è stato sviluppato appositamente per il rifornimento di bombole con aria pulita. Le staffe di riempimento con innesti a vite possono essere facilmente installate in un secondo tempo.
L’innesto di riempimento si collega direttamente alla filettatura standard della valvola della bombola. I segmenti della filettatura ad espansione si serrano saldamente nella filettatura della valvola della bombola. L’innesto viene collegato alla valvola della bombola, senza avvitamento, tramite un azionamento a 90° della forcella. La spina di sicurezza integrata impedisce uno scollegamento sotto pressione.
I raccordi di riempimento CLICKMATE® TW154 sono disponibili per 200 e 300 bar. Per la differenziazione, l’innesto da 200 bar è dotato di una leva di bloccaggio nera mentre quello da 300 bar di una rossa.
Tutti gli innesti sono stati sottoposti a intensi test di pressione e di durata.
| Pressione di esercizio PS max ammessa | 375 bar |
|---|---|
| Temperature Range | +5 °C fino a +70 °C |
| Medium | Aria respirabile (aria compressa) |
| Connection A | Filettatura standard G5/8" femmina (DIN 477) |
| Media Inlet | UNS 1“-14 |
| Actuation | Azionamento manuale della forcella (forcella cambia a seconda del raccordo con la valvola della bombola) |
| Material | Acciaio inox antiruggine e ottone |
| Sealing Material | Front seal: NBR Inner seals: FKM |
- Collegamento alla valvola standard della bombola
- Il rifornimento di bombole con aria non inquinata diventa molto più semplice ed efficiente
- Ergonomia e sicurezza di lavoro migliori
- Collegamento in pochi secondi senza avvitare
