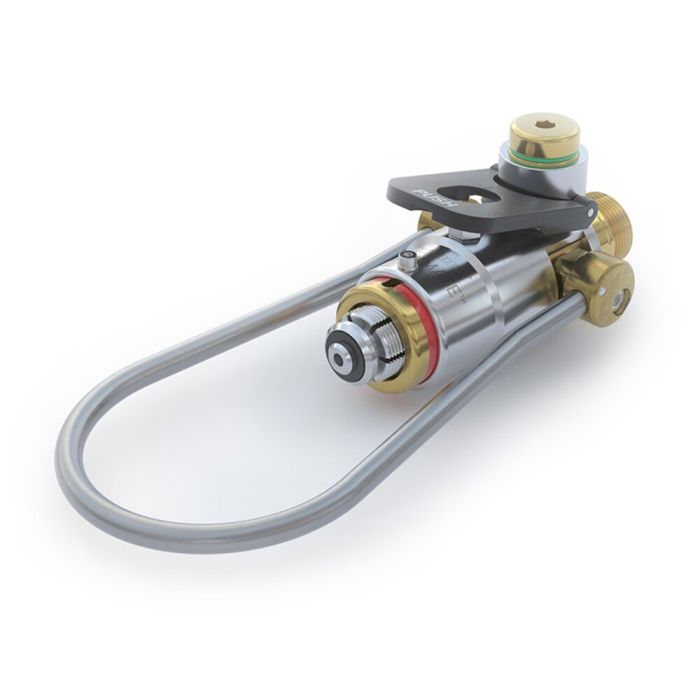

CLICKMATE® Innesto TW154
CLICKMATE® TW154 è stato sviluppato appositamente per il rifornimento di bombole con aria pulita. Le staffe di riempimento con innesti a vite possono essere facilmente installate in un secondo tempo.
L’innesto di riempimento si collega direttamente alla filettatura standard della valvola della bombola. I segmenti della filettatura ad espansione si serrano saldamente nella filettatura della valvola della bombola. L’innesto viene collegato alla valvola della bombola, senza avvitamento, tramite un azionamento a 90° della forcella. La spina di sicurezza integrata impedisce uno scollegamento sotto pressione.
I raccordi di riempimento CLICKMATE® TW154 sono disponibili per 200 e 300 bar. Per la differenziazione, l’innesto da 200 bar è dotato di una leva di bloccaggio nera mentre quello da 300 bar di una rossa.
Tutti gli innesti sono stati sottoposti a intensi test di pressione e di durata.
| Pressione di esercizio PS max ammessa | 250 bar (3,600 psi) |
|---|---|
| Campo di temperatura | +5 °C fino a +70 °C |
| Fluidi | Breathing air (compressed air) |
| Connection A | Standard connection for G5/8“ female thread (DIN 477/ DIN EN ISO 12209) |
| Ingresso B1 | UNS 1“-14 |
| Azionamento | Manual actuation via operating loop (loop depending on cylinder valve type) |
| Materiali | Corrosion resistant stainless steel and brass |
| Materiali delle guarnizioni | Front seal: NBR Inner seals: FKM |
- Connection directly to the standard cylinder valve thread
- Filling of breathing air cylinders becomes even easier and more efficient
- Improves operational safety and ergonomics
- Quick connection in seconds without hand tightening
