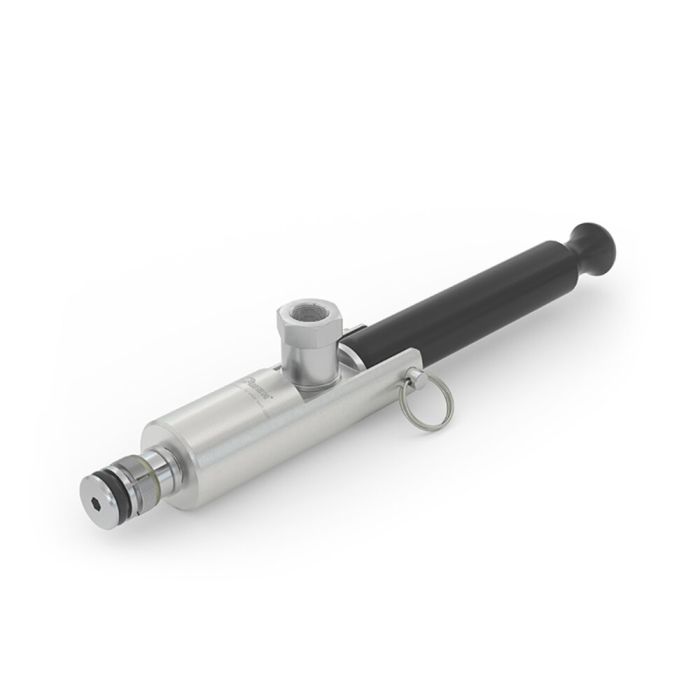

WEH® Conector TW230
El conector rápido WEH® TW230 para orificios y tubos de cobre, acero o aluminio es idóneo para pruebas de presión y vacío y también para pruebas sumergidas en agua, pruebas de caída de presión y pruebas con helio. Este conector sella herméticamente en el diámetro interior de 9,5 mm a 22,2 mm y establece en cuestión de segundos una conexión estanca a la presión.
El sistema de sellado radial sella herméticamente y absorbe tolerancias de los tubos de hasta ± 0,25 mm (redondez exigida del diámetro interior de tubos máx. 0,25 mm). Sin necesidad de ajustar la junta.
El accionamiento fácil por palanca de sujeción permite una conexión segura y estanca en cuestión de segundos en el diámetro interior. El mecanismo de bloqueo por mordazas WEH® sujeta el conector firmemente en la pieza de prueba - se eliminan los dispositivos sujeción costosos. Gracias a su manejo rápido, el conector rápido acorta la duración de las pruebas y simplifica los flujos de trabajo. De esta manera aumenta la productividad. Además, el mecanismo de bloqueo por mordazas minimiza la presión superficial y las deformaciones en la pieza de prueba.
El conector rápido WEH® TW230 está equipado con una junta de NBR. Otros materiales de sellado están disponibles bajo pedido. Es responsabilidad del cliente comprobar la compatibilidad con los fluidos.
Entre otros, el conector rápido es idóneo para el uso en aplicaciones en el sector de la refrigeración y el aire acondicionado para pruebas de estanqueidad de intercambiadores de calor, sistemas de aire acondicionado, sistemas de tuberías y de calefacción; y también para pruebas de radiadores en el sector de de la automoción.
| Diámetro nominal (DN) | 2 to 5 mm, acc. to design |
|---|---|
| Presión de trabajo PS máx. Admisible | Vacuum up to 70 bar (1,015 psi) |
| Rango de temperature | +5 °C hasta +80 °C |
| Connection A | Tube/Bore ID 14.0 mm |
| Entrada fluido B1 | G1/8" female thread |
| Acabado superficial máx. admisible del tubo | Rz8 μm |
| Dureza del material máx. admisible del tubo | 28 HRC |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | Manual actuation via clamping lever |
| Material | Clamping jaws: Corrosion resistant stainless steel, hardened Housing: Anodized aluminium |
| Material de sellado | Front seal of NBR |
- Connection in seconds
- For connection into straight tubes and bores
- High-grade materials
- No hand tightening required
- No seal adjustment required
- WEH® Jaw Locking Mechanism
- Wide range of tube tolerances up to ± 0.25 mm
- Intercambiadores de calor
- Sistemas de aire acondicionado
- Sistemas de calefacción
- Depósitos a presión
- Válvulas
- Transductores
- Compresores
- Condensadores
- Evaporadores
- Equipos individuales
- Sistemas de tuberías
- Radiadores de vehículos
