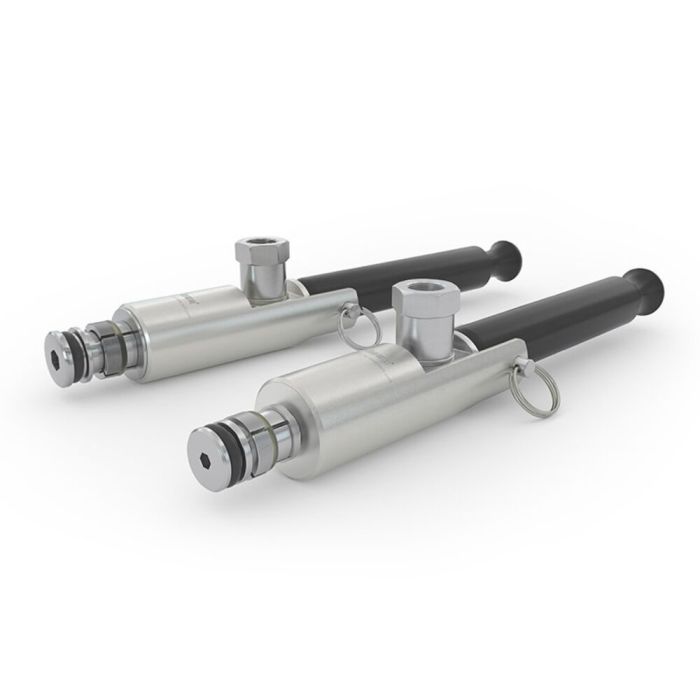

WEH® Conector TW230
El conector rápido WEH® TW230 para orificios y tubos de cobre, acero o aluminio es idóneo para pruebas de presión y vacío y también para pruebas sumergidas en agua, pruebas de caída de presión y pruebas con helio. Este conector sella herméticamente en el diámetro interior de 9,5 mm a 22,2 mm y establece en cuestión de segundos una conexión estanca a la presión.
El sistema de sellado radial sella herméticamente y absorbe tolerancias de los tubos de hasta ± 0,25 mm (redondez exigida del diámetro interior de tubos máx. 0,25 mm). Sin necesidad de ajustar la junta.
El accionamiento fácil por palanca de sujeción permite una conexión segura y estanca en cuestión de segundos en el diámetro interior. El mecanismo de bloqueo por mordazas WEH® sujeta el conector firmemente en la pieza de prueba - se eliminan los dispositivos sujeción costosos. Gracias a su manejo rápido, el conector rápido acorta la duración de las pruebas y simplifica los flujos de trabajo. De esta manera aumenta la productividad. Además, el mecanismo de bloqueo por mordazas minimiza la presión superficial y las deformaciones en la pieza de prueba.
El conector rápido WEH® TW230 está equipado con una junta de NBR. Otros materiales de sellado están disponibles bajo pedido. Es responsabilidad del cliente comprobar la compatibilidad con los fluidos.
Entre otros, el conector rápido es idóneo para el uso en aplicaciones en el sector de la refrigeración y el aire acondicionado para pruebas de estanqueidad de intercambiadores de calor, sistemas de aire acondicionado, sistemas de tuberías y de calefacción; y también para pruebas de radiadores en el sector de de la automoción.
| Nominal bore (DN) | 2 a 5 mm, según el diseño |
|---|---|
| Presión de trabajo PS máx. Admisible | Vacío hasta 70 bar |
| Temperature Range | +5 °C hasta +80 °C |
| Connection A | Tubo interior / orificio Ø 10,5 mm |
| Media Inlet | G1/8" rosca hembra |
| Surface Test | Rz8 μm |
| Material Hardness Test | 28 HRC |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Accionamiento manual mediante palanca de sujeción |
| Material | Mordazas: acero inoxidable endurecido Cuerpo: aluminio anodizado |
| Sealing Material | Junta principal de NBR |
- Conexiones estancas en segundos
- Conexión en tubos rectos y orificios
- Materiales de alta calidad
- Sin necesidad de roscar
- Sin necesidad de ajustar la junta
- Sistema de mordazas de cierre WEH®
- Amplio rango de tolerancias hasta ± 0,25 mm
El enchufe rápido TW230 sella en el diámetro interior del tubo Ø 9,5 mm (3/8“) hasta 22,2 mm (7/8“) en tubos rectos y orificios. Casos típicos de aplicación son pruebas de presión / pruebas en vacío / pruebas de caída de presión / pruebas con helio de componentes en el sector de la refrigeración y el aire acondicionado / industria general / industria del automóvil:
- Intercambiadores de calor
- Sistemas de aire acondicionado
- Sistemas de calefacción
- Depósitos a presión
- Válvulas
- Transductores
- Compresores
- Condensadores
- Evaporadores
- Equipos individuales
- Sistemas de tuberías
- Radiadores de vehículos
