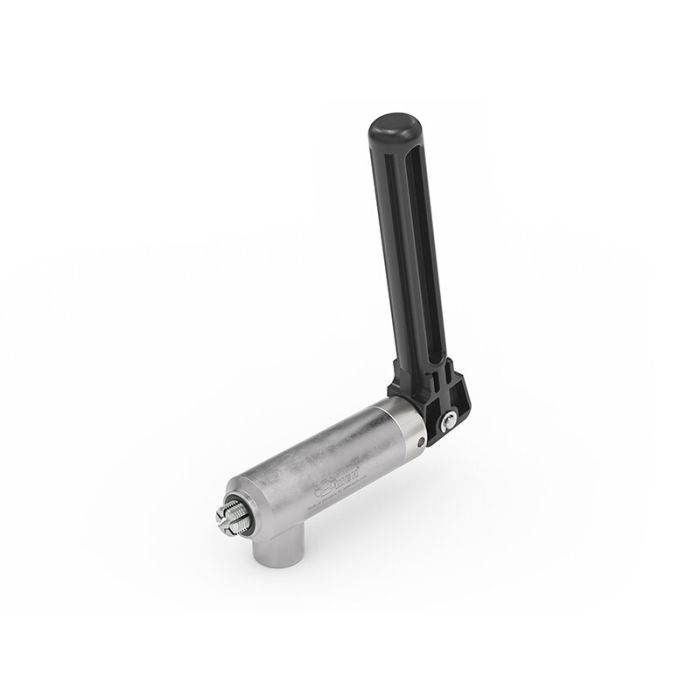

WEH® Conector TW19 Para pruebas de estanqueidad, M16x1,5 rosca hembra (Rosca métrica ISO, DIN 13, ISO 6149-1), desde vacío hasta máx. 350 bar
El conector rápido WEH® TW19 ha sido especialmente desarrollado para componentes con rosca hembra en aplicaciones con rangos de alta y baja presión. Mediante el accionamiento por palanca, el conector se fija firmemente al componente incluso en caso de grandes fuerzas laterales, como p. ej. debidos a tuberías rígidas o pesadas. Cuanto más elevada sea la presión, más fuerte se sujetará el conector WEH® en la rosca de la pieza de prueba para establecer la conexión estanca en segundos. La junta tórica frontal sella la conexión de manera hermética. No se requieren dispositivos de sujeción adicionales.
Al tener una única junta en el interior de la pieza, el conector ofrece un mantenimiento sencillo.
Datos Técnico Presión de trabajo PS máx. Admisible Vacuum up to 350 bar (5,000 psi) Rango de temperature +5 °C hasta +80 °C Connection A M16x1.5 female thread Entrada fluido B1 G3/8" female thread Ratio de fugas 1 x 10-3 mbar x l/s Accionamiento Manual actuation via clamping lever Material Corrosion resistant stainless steel Material de sellado Front seal of NBR
Connection in seconds High-grade materials No hand tightening required WEH® Jaw Locking Mechanism Conector rápido WEH® para pruebas de presión y funcionamiento en componentes con rosca hembra para los siguientes tamaños:
Rosca métrica (ISO - DIN 13, ISO 6149-1) | M16x1,5 rosca hembra El Conector TW19 es adecuado para pruebas de motores / bloques de motores, grupos hidráulicos, depósitos.
Descripción Tipo de documento Idioma Formato de archivo Tamaño del archivo
Variantes de producto
Código Entrada fluido B1 Connection A C1-119114 G1/2" female thread M20x1.5 female thread C1-12860 G3/4" female thread M24x1.5 female thread C1-14544 G1/4" female thread BSPT 1/4" female thread C1-14605 G1" female thread M30x1.5 female thread C1-14940 G1/4" female thread M14x1.5 female thread C1-15161 G3/4" female thread G3/4" female thread C1-16459 G3/8" female thread M18x1.5 female thread C1-16460 G1/2" female thread M22x1.5 female thread C1-16461 G1" female thread UN 1 5/16"-12 female thread C1-16483 G1/4" female thread M14x1.5 female thread C1-16484 G1/4" female thread M12x1.5 female thread C1-164843 G1/4" female thread UNF 1/2"-20 female thread C1-16485 G1/4" female thread UNF 9/16"-18 female thread C1-164869 G3/4" female thread NPT 3/4" female thread C1-16493 G3/8" female thread G3/8" female thread C1-16494 G1/4" female thread G1/4" female thread C1-16565 G1/4" female thread NPT 1/4" female thread C1-16590 G3/8" female thread M16x1.5 female thread C1-16888 G1/2" female thread G1/2" female thread C1-169262 G3/4" female thread BSPT 3/4" female thread C1-171955 G1" female thread NPT 1" female thread C1-17260 G3/4" female thread M26x1.5 female thread C1-17275 G1/2" female thread BSPT 1/2" female thread C1-17618 G3/8" female thread UNF 3/4"-16 female thread C1-18191 G1" female thread G1" female thread C1-18242 G1/2" female thread UNF 7/8"-14 female thread C1-18394-X1 G3/4" female thread UN 1 1/16"-12 female thread C1-18404 G1/2" female thread M20x1.5 female thread C1-18648 G3/8" female thread BSPT 3/8" female thread C1-187460 G1/2" female thread G5/8" female thread C1-187461 G3/4" female thread NPT 5/8" female thread C1-187479 G1" female thread M27x2.0 female thread C1-33703 G1/2" female thread M22x1.5 female thread C1-35915 G1/4" female thread M12x1.5 female thread C1-35916 G3/8" female thread M18x1.5 female thread C1-41186 G3/4" female thread M27x2.0 female thread C1-44258 G3/8" female thread NPT 3/8" female thread C1-48588 G3/8" female thread M16x1.5 female thread C1-72165 G1/2" female thread NPT 1/2" female thread
