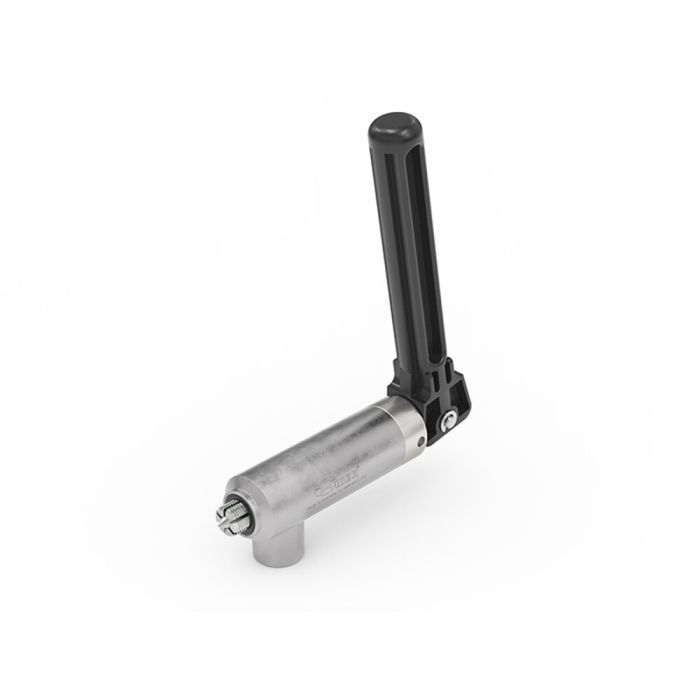

WEH® Conector TW19 Para pruebas de estanqueidad, M24x1,5 rosca hembra (Rosca métrica ISO, DIN 13, DIN 3852 parte 1), desde vacío hasta máx. 350 bar
El conector rápido WEH® TW19 ha sido especialmente desarrollado para componentes con rosca hembra en aplicaciones con rangos de alta y baja presión. Mediante el accionamiento por palanca, el conector se fija firmemente al componente incluso en caso de grandes fuerzas laterales, como p. ej. debidos a tuberías rígidas o pesadas. Cuanto más elevada sea la presión, más fuerte se sujetará el conector WEH® en la rosca de la pieza de prueba para establecer la conexión estanca en segundos. La junta tórica frontal sella la conexión de manera hermética. No se requieren dispositivos de sujeción adicionales.
Al tener una única junta en el interior de la pieza, el conector ofrece un mantenimiento sencillo.
Datos Técnico Presión de trabajo PS máx. Admisible Vacío hasta 350 bar Temperature Range +5 °C hasta +80 °C Connection A M24x1,5 rosca hembra Media Inlet G3/4" rosca hembra Leak Rate 1 x 10-3 mbar x l/s Actuation Accionamiento manual mediante palanca de sujeción Material Acero inoxidable Sealing Material Junta principal de NBR
Conexiones estancas en segundos Materiales de alta calidad Sin necesidad de roscar Sistema de mordazas de cierre WEH® Conector rápido WEH® para pruebas de presión y funcionamiento en componentes con rosca hembra para los siguientes tamaños:
Rosca métrica (ISO - DIN 13, DIN 3852 parte 1) | M24x1,5 rosca hembra El Conector TW19 es adecuado para pruebas de motores / bloques de motores, grupos hidráulicos, depósitos.
Descripción Tipo de documento Idioma Formato de archivo Tamaño del archivo
Variantes de producto
Código Media Inlet Connection A Presión de trabajo PS máx. Admisible C1-119114 G1/2" rosca hembra M20x1,5 rosca hembra Vacío hasta 350 bar C1-12860 G3/4" rosca hembra M24x1,5 rosca hembra Vacío hasta 350 bar C1-14544 G1/4" rosca hembra BSPT 1/4" rosca hembra Vacío hasta 350 bar C1-14605 G1" rosca hembra M30x1,5 rosca hembra Vacío hasta 350 bar C1-14940 G1/4" rosca hembra M14x1,5 rosca hembra Vacío hasta 350 bar C1-15161 G3/4" rosca hembra G3/4" rosca hembra Vacío hasta 350 bar C1-16180 G1" rosca hembra BSPT 1" rosca hembra Vacío hasta 350 bar C1-16459 G3/8" rosca hembra M18x1,5 rosca hembra Vacío hasta 350 bar C1-16460 G1/2" rosca hembra M22x1,5 rosca hembra Vacío hasta 350 bar C1-16461 G1" rosca hembra UN 1 5/16"-12 rosca hembra Vacío hasta 350 bar C1-16483 G1/4" rosca hembra M14x1,5 rosca hembra Vacío hasta 350 bar C1-16484 G1/4" rosca hembra M12x1,5 rosca hembra Vacío hasta 350 bar C1-164842 G3/4" rosca hembra BSPT 3/4" rosca hembra Vacío hasta 350 bar C1-164843 G1/4" rosca hembra UNF 1/2"-20 rosca hembra Vacío hasta 350 bar C1-16485 G1/4" rosca hembra UNF 9/16"-18 rosca hembra Vacío hasta 350 bar C1-164869 G3/4" rosca hembra NPT 3/4" rosca hembra Vacío hasta 350 bar C1-16493 G3/8" rosca hembra G3/8" rosca hembra Vacío hasta 350 bar C1-16494 G1/4" rosca hembra G1/4" rosca hembra Vacío hasta 350 bar C1-16565 G1/4" rosca hembra NPT 1/4" rosca hembra Vacío hasta 350 bar C1-16590 G3/8" rosca hembra M16x1,5 rosca hembra Vacío hasta 350 bar C1-16874 G1" rosca hembra NPT 1" rosca hembra Vacío hasta 350 bar C1-16888 G1/2" rosca hembra G1/2" rosca hembra Vacío hasta 350 bar C1-169262 G3/4" rosca hembra BSPT 3/4" rosca hembra Vacío hasta 350 bar C1-171955 G1" rosca hembra NPT 1" rosca hembra Vacío hasta 350 bar C1-17260 G3/4" rosca hembra M26x1,5 rosca hembra Vacío hasta 350 bar C1-17275 G1/2" rosca hembra BSPT 1/2" rosca hembra Vacío hasta 350 bar C1-17618 G3/8" rosca hembra UNF 3/4"-16 female thread Vacío hasta 350 bar C1-18191 G1" rosca hembra G1" rosca hembra Vacío hasta 350 bar C1-18242 G1/2" rosca hembra UNF 7/8"-14 rosca hembra Vacío hasta 350 bar C1-18394-X1 G3/4" rosca hembra UN 1 1/16"-12 rosca hembra Vacío hasta 350 bar C1-18404 G1/2" rosca hembra M20x1,5 rosca hembra Vacío hasta 350 bar C1-18648 G3/8" rosca hembra BSPT 3/8"rosca hembra Vacío hasta 350 bar C1-187460 G1/2" rosca hembra G5/8" female thread Vacío hasta 350 bar C1-187461 G3/4" rosca hembra NPT 5/8" female thread Vacío hasta 350 bar C1-187479 G1" rosca hembra M27x2.0 rosca hembra Vacío hasta 350 bar C1-33703 G1/2" rosca hembra M22x1,5 rosca hembra Vacío hasta 350 bar
