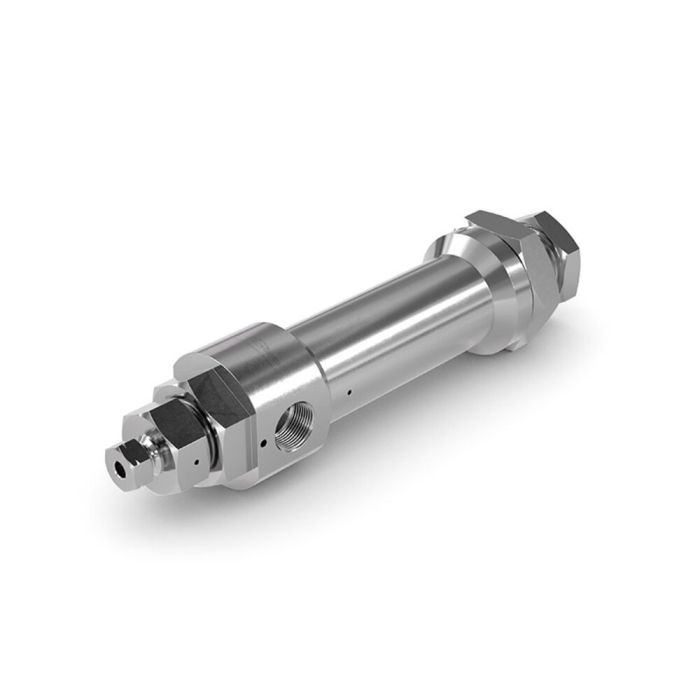

WEH® Überdruckventil (High Pressure)
WEH® Ultra-Hochdruck Überdruckventile entlasten Fluidsysteme beim Erreichen eines voreingestellten Drucks. Dadurch schützen sie die verbauten Komponenten vor Verschleiß oder Beschädigungen durch zu hohe Druckbeaufschlagung. Das WEH® Überdruckventil bleibt durch eine eingebaute Feder bis zum Erreichen des Einstelldrucks geschlossen. Wird der Einstelldruck überschritten, öffnet sich das Ventil und leitet überschüssiges Medium über einen Medienausgang (B2) ab. Die Abdichtung im Ventil erfolgt über einen austauschbaren, metallischen Dichtsitz. Die Lieferung erfolgt inkl. Druckringen und Druckschrauben für die entsprechenden Cone & Thread High Pressure Rohranschlüsse.
Bei Bestellung ist durch den Kunden der gewünschte Einstelldruck anzugeben. Hierbei ist ein Toleranzfeld von +/- 100 bar zu berücksichtigen. WEH stellt das Ventil bei Raumtemperatur ein und testet Dichtheit und Auslöseverhalten. Anschließend wird die Einstellschraube versiegelt.
Der tatsächliche Einstelldruck kann aufgrund von Temperaturschwankungen oder nach längeren Abständen zwischen Betätigungen variieren.
| Technische Nennweite | 2,5 mm |
|---|---|
| Max. Betriebsdruck an B2 | PS = 2.500 bar (36.259 PSI) |
| Einstelldruck | 400 bar bis 2.500 bar (kundenspezifisch) Toleranz: ± 100 bar |
| Temperaturbereich | +5 °C bis +50 °C |
| Medium | Flüssigkeiten gemäß Fluidgruppe 2 DGR, z. B. Hydrauliköl |
| Betriebsmedieneingang B1 | 9/16“ UNF IG |
| Teilewerkstoffe | Hochfester Edelstahl |
| Anschlussgeometrie | HP-Fitting 60° Cone & Thread |
| Konformitäten / Prüfungen / Zulassungen | Druckgerätetyp: rohrleitungsähnliches, druckhaltendes Ausrüstungsteil gemäß Artikel 2, Nr. 5 der Druckgeräterichtlinie Einstufung: Artikel 4, Absatz 3 |
- Lieferung inkl. vormontierten Druckringen und Druckschrauben
- Vertikal oder horizontal einbaubar
- Lange Lebensdauer durch hochwertige metallische Abdichtun
- Auswechselbarer Dichtsitz
- Werkseitige Einstellung und Prüfung des gewünschten Drucks
Die WEH® Überdruckventile sind speziell für hydraulische Anwendungen im Hochdruckbereich ausgelegt. Alternative Ausführungen für andere Medienbereiche und Anwendungen bieten wir gerne auf Anfrage an.
WEH® Überdruckventile VRA-1-S1 gelten nicht als Sicherheitsventil bzw. Sicherheitszubehör im Sinne der Druckgeräterichtlinie 2014/68/EU oder des ASME Boiler & Pressure Vessel Codes.
