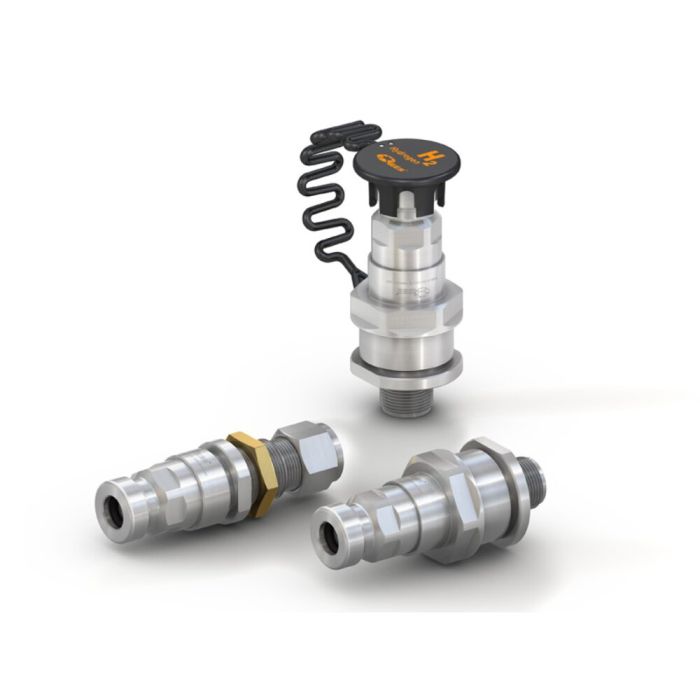

WEH® Tanknippel TN1 H₂ Medium-Flow
Für größere Anforderungen an den Durchfluss wurde der Tanknippel WEH® TN1 H2 Medium-Flow entwickelt. Dieser ermöglicht es, Busse und LKWs zukünftig auch an PKW Tankstellen zu betanken.
Durch die aerodynamisch optimale Anpassung der Innenformen des Tanknippels werden Geräusche beim Tankvorgang zum größten Teil ausgeschaltet und gleichzeitig die maximale Durchflussrate garantiert. Die internen Dichtungen sind so angeordnet, dass eine Beschädigung der Dichtkomponenten weitgehend verhindert wird. Dadurch erweist sich der WEH® TN1 H2 Medium-Flow im Einsatz als äußerst robust und langlebig. Ausfallzeiten werden durch geringen Wartungsaufwand auf ein Minimum reduziert.
Der Tanknippel ist mit einem integrierten Rückschlagventil ausgestattet und verfügt über eine Kodierung für Druckstufe / Gasart.
Mehr Sicherheit durch integrierten Schmutzfilter
Durch den Einsatz eines integrierten Schmutzfilters wird das Eintreten von Schmutzteilchen von außen her verhindert. Somit werden Undichtigkeiten am Tanknippel so gut wie ausgeschlossen.
| Technische Nennweite | 8 mm |
|---|---|
| Nominaler Druck (PN) | 35 MPa |
| Max. zulässiger Betriebsdruck PS | PS (MAWP) = 43,75 MPa |
| Temperaturbereich | -40 °C bis +85 °C |
| Teilewerkstoffe | Rostbeständig |
| Dichtungswerkstoffe | Wasserstoffbeständig |
| Ausführung | Mit Schutzkappe, integriertem Schmutzfilter (40 μm), integriertem Rückschlagventil und Verschraubungsteilen (bei Rohrverschraubung) |
| Kodierung | H35MF Grade D gemäß ISO 17268-1:2025 |
| Konformitäten / Prüfungen / Zulassungen | e1 00 0003 (Verordnung (EG) Nr. 79/2009) |
- Kodierung für Druckstufe / Gasart
- Integriertes Rückschlagventil mit hohem Durchfluss
- Integrierter selbstreinigender Schmutzfilter (40 μm)
- Geräuscharmes Tanken
- Dichtungsschonende Bauart
High-Flow Tanknippel mit Doppelklemmringverschraubung (für Datenschnittstellenmontage) zur Befüllung von Bussen und LKWs mit Wasserstoff.
