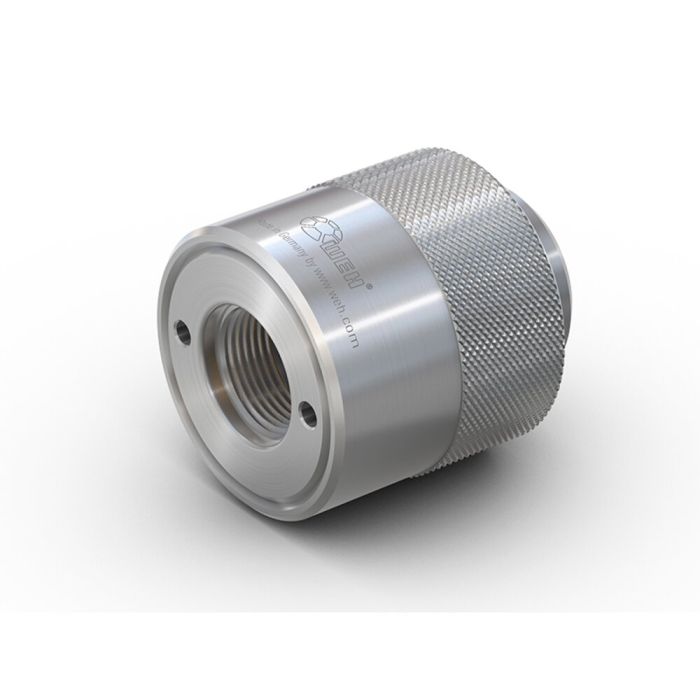

WEH® Stopfen TW04

für UN 1 1/16"-12 Außengewinde, SAE J514 JIC 37°, zum handfesten Schrauben, max. 172 bar

Bestellnummer

C1-119976

0,00 €

Der Schnelladapter WEH® TW04 (Stopfenversion) ist das ideale Werkzeug zum Verschließen von Bauteilen mit Außengewinde bei Druck- und Vakuumprüfungen bis max. 172 bar. Der Stopfen wird einfach handfest auf den Prüfling aufgeschraubt bis die Dichtung am Gegenstück anliegt – die druckdichte Verbindung ist hergestellt. Ein Anziehen mit Werkzeugen oder Abdichten mit Dichtungsband entfällt. Dies spart Zeit & Kosten.

Verschleißfeste NBR-Dichtungen widerstehen den Bedingungen der industriellen Fertigung und sind sehr langlebig. Zudem ist der Adapter äußerst wartungsfreundlich und der Dichtungswechsel einfach und schnell gemacht, dies minimiert Ausfallzeiten.

Der WEH® TW04 ist als Adapter mit Mediumanschluss und als Stopfen erhältlich.

Technische Daten

Technische Daten
Max. zulässiger Betriebsdruck PS	Vakuum bis 172 bar
Temperaturbereich	+5 °C bis +80 °C
Anschluss A	UN 1 1/16"-12 AG
Betriebsmedieneingang B1	UN 1 1/16"-12 AG, SAE J514 37°
Leckrate	1 x 10^-3 mbar x l/s
Betätigung	Manuelles Einschrauben
Teilewerkstoffe	Rostbeständiger Edelstahl
Dichtungswerkstoffe	Frontdichtung in Polyurethan oder NBR

Merkmale

Ergonomisches Design
Hochwertige Materialien
Druckdichte Verbindungen bei handfestem Einschrauben
Einfacher Dichtungswechsel

Downloads

Bezeichnung	Dokumenttyp	Sprache	Dateityp	Dateigröße

Bestellnummer	Betriebsmedieneingang B1	Anschluss A	Max. zulässiger Betriebsdruck PS
C1-119973	UNF 7/16"-20 male thread, SAE J514, 37° cone	UNF 7/16"-20 AG	Vakuum bis 345 bar
C1-119975	UNF 7/8“-14 AG, SAE J514, 37° Konus	UNF 7/8"-14 AG	Vakuum bis 276 bar
C1-119976	UN 1 1/16"-12 AG, SAE J514 37°	UN 1 1/16"-12 AG	Vakuum bis 172 bar
C1-12410	G1/8" IG	M10x1,0 AG	Vakuum bis 50 bar
C1-12418	G1/4" IG	M14x1,5 AG	Vakuum bis 50 bar
C1-12419	G1/4" IG	M12x1,5 AG	Vakuum bis 50 bar
C1-12424	G3/8" IG	G3/8" AG	Vakuum bis 50 bar
C1-12425	G3/8" IG	M16x1,5 AG	Vakuum bis 50 bar
C1-12427	G3/8" IG	M18x1,5 AG	Vakuum bis 50 bar
C1-12434	G1/2" IG	G1/2" AG	Vakuum bis 50 bar
C1-12435	G1/2" IG	M22x1,5 AG	Vakuum bis 50 bar
C1-12436	G1/2" IG	M20x1,5 AG	Vakuum bis 50 bar
C1-12442	G3/4" IG	G3/4" AG	Vakuum bis 50 bar
C1-12443	G3/4" IG	M26x1,5 AG	Vakuum bis 50 bar
C1-12444	G3/4" IG	M24x1,5 AG	Vakuum bis 50 bar
C1-12447	G1" IG	G1" AG	Vakuum bis 50 bar
C1-12448	G1" IG	NPT 1" AG	Vakuum bis 50 bar
C1-17172	UNF 3/4"-16 AG, SAE J514 JIC 37°	UNF 3/4"-16 AG	Vakuum bis 276 bar
C1-173837	G3/4" IG	NPT 3/4" AG	Vakuum bis 50 bar
C1-181156	G1/8" IG	NPT 1/8" IG	Vakuum bis 50 bar
C1-187463	G1/8" IG	G1/8" AG	Vakuum bis 50 bar
C1-187464	G3/8" IG	NPT 3/8" AG	Vakuum bis 50 bar
C1-187466	G1/4" IG	G1/4" AG	Vakuum bis 50 bar
C1-187467	G1/4" IG	NPT 1/4" AG	Vakuum bis 50 bar
C1-187468	G1/2" IG	NPT 1/2" AG	Vakuum bis 50 bar
C1-96356	UNF 9/16"-18 AG, SAE J514 JIC 37°	UNF 9/16"-18 AG	Vakuum bis 345 bar
