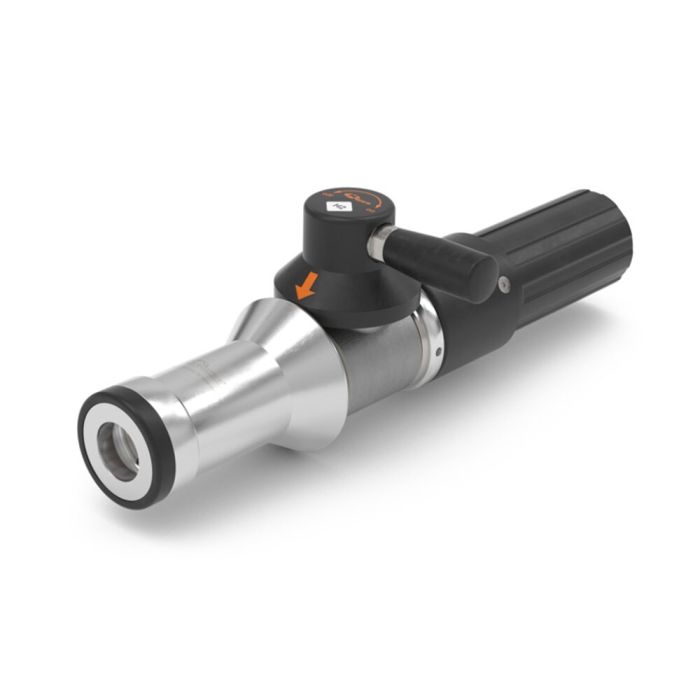

WEH® Füllkupplung TK16 H₂ 25 MPa
Bestellnummer
C1-45695-X4-X01
0,00 €
Mit der Füllkupplung WEH® TK16 H₂ gestaltet sich die Betankung von PKWs mit komprimiertem, gasförmigen Wasserstoff (CGH₂) extrem einfach.
Die TK16 H₂ ist sehr leicht und dadurch einfach zu handhaben.
Die Drehdurchführung befindet sich direkt am Betätigungshebel, dadurch kann die Füllkupplung einfach in die optimale Anschlussposition gebracht werden. Der Betätigungshebel kann beim An- und Abschließen mit geringem Kraftaufwand geschaltet werden.
Die interne Kodierung für Druckstufe und Gasart stellt sicher, dass die WEH® TK16 H2 an die hierfür passenden WEH® Tanknippel angeschlossen werden kann und verhindert außerdem eine Verwechslungsgefahr mit Erdgas.
| Nennweite (DN) | 8 mm |
|---|---|
| Max. zulässiger Betriebsdruck PS | MAWP = 35 MPa gemäß ISO 17268 (PS = 350 bar) |
| Druckbereich | PN = 25 MPa <br> PN = 35 MPa |
| Nominaler Druck (PN) | 25 MPa |
| Medientemperaturbereich | -20 °C bis +85 °C |
| Umgebungstemperaturbereich | -40 °C bis +85 °C |
| Betriebsmedieneingang B1 | UNF 9/16"-18 AG, SAE J514 JIC 37° |
| Ausführung | Mit temperaturisolierender Kunststoffverkleidung und Gasrückführung |
| Teilewerkstoffe | Rostbeständig |
| Dichtungswerkstoffe | Wasserstoffbeständig |
| Kupplungstyp | Typ A nach SAE J2600:2015 und vorherige bzw. ISO 17268:2012 und vorherige |
| Medium Hinweis | Suitable for pre-cooled hydrogen |
| Gasrückführung | UNF 7/16"-20 male thread, SAE J514, 37° cone |
| Gewicht | Ca. 1,8 kg |
| Konformitäten / Prüfungen / Zulassungen | Prüfungen nach SAE J2600:2002 |
| Produktart | Füllkupplung |
- Also suitable for refueling of forklifts
- Kodierung für Druckstufe / Gasart
- Kompatibel zum WEH® TN1 H₂ Nippelprofil
- Einfache Handhabung
- Hohe Strömungswerte -> kurze Befüllzeiten
- Hochwertige Materialien
- Temperaturisolierende Kunststoffverkleidung
- Rückführung der entlüfteten Gasmenge
- Füllkupplung Typ A nach SAE J2600 bzw. ISO 17268
- WEH® EASY-TURN Drehdurchführung 360° für Betätigungshebel
- WEH® Spannzangenmechanismus
Füllkupplung zur Schnellbefüllung von PKWs (z. B. Elektroautos mit Brennstoffzellenantrieb) und Gabelstaplern mit Wasserstoff im Self-Service Betrieb.
