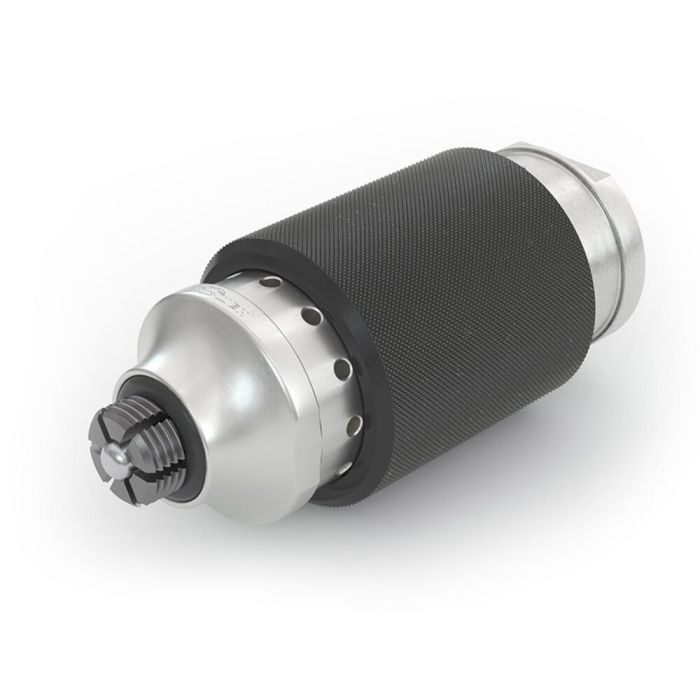

WEH® Adapter TW05
Der WEH® Schnelladapter TW05 ist das ideale Werkzeug für Funktions-, Dichtheits- und Druckprüfungen. Pneumatische Komponenten mit Innengewinde werden während der Serienproduktion so schnell geprüft wie nie zuvor.
Sichere und druckdichte Verbindungen an Innengewinde unterschiedlichster Anschlusskonfigurationen sind in Sekundenschnelle hergestellt – ohne aufwändiges An- und Abschrauben.
Das Anschließen und die Druckbeaufschlagung mit 5-12 bar erfolgen in einem Arbeitsgang. Durch einfaches Betätigen der Schiebehülse spreizen die patentieren WEH® Spannzangen auf und greifen im Gewinde. Zusätzliche Dichtmittel werden nicht benötigt. Aufwendige und teure Spann- und Prüfvorrichtungen entfallen.
Zur Automatisierung von Verbindungen die häufig an- und abgeschlossen werden ist der TW05 mit einem Steuergehäuse anstelle der Schiebehülse lieferbar. Hier erfolgt die Steuerung über externe Steuer- und Druckleitungen. Dank der automatisierten Prüfvorgänge ergeben sich erhebliche Zeit- und Kostenersparnisse.
Der Schnelladapter macht sich innerhalb kürzester Zeit bezahlt: Prüfzeiten verkürzen sich, Arbeitsabläufe verbessert und die Produktivität wird erhöht.
| Min. Betriebsdruck | 5 bar |
|---|---|
| Max. zulässiger Betriebsdruck PS | 12 bar |
| Temperaturbereich | +5 °C bis +80 °C |
| Anschluss A | NPT 1/4" IG |
| Betriebsmedieneingang B1 | G1/4" IG |
| Leckrate | 1 x 10-3 mbar x l/s |
| Betätigung | Manuell über Griffhülse |
| Teilewerkstoffe | Spannsegmente: rostbeständiger Edelstahl Außenteile: Aluminium eloxiert |
| Dichtungswerkstoffe | Frontdichtung in NBR |
- Automatisierung möglich
- Kompakte Bauweise
- Sekundenschnelles Anschließen
- Ergonomisches Design
- Hochwertige Materialien
- Produktivität erhöhen & Kosten reduzieren
- Kein Schrauben notwendig
- Einfacher Dichtungswechsel
- WEH® Spannzangenmechanismus
- NPT-Gewinde (ANSI/ASME B1.20.1-1983) | NPT 1/4" IG
Der Schnelladapter TW05 eignet sich vor allem zum Prüfen von Pneumatikzylindern / Minizylindern, Pneumatikventilen, Armaturen, Luftmotoren, Schwenkantrieben, Heizkörpern und pneumatischen Werkzeugen. In Verbindung mit einem Steuergehäuse ist er das ideale Werkzeug für automatisierte Dichtheitsprüfungen. In Verbindung mit einem Steuergehäuse ist er das ideale Werkzeug für automatisierte Dichtheitsprüfungen.
