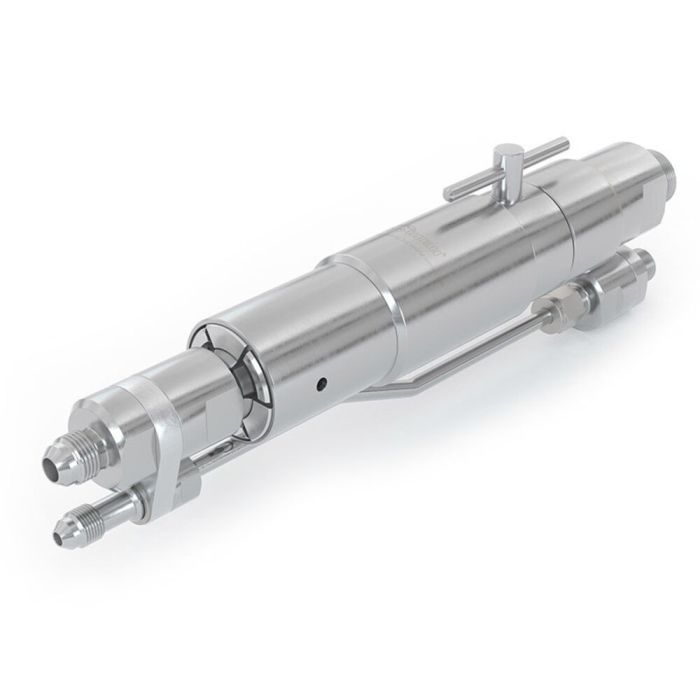

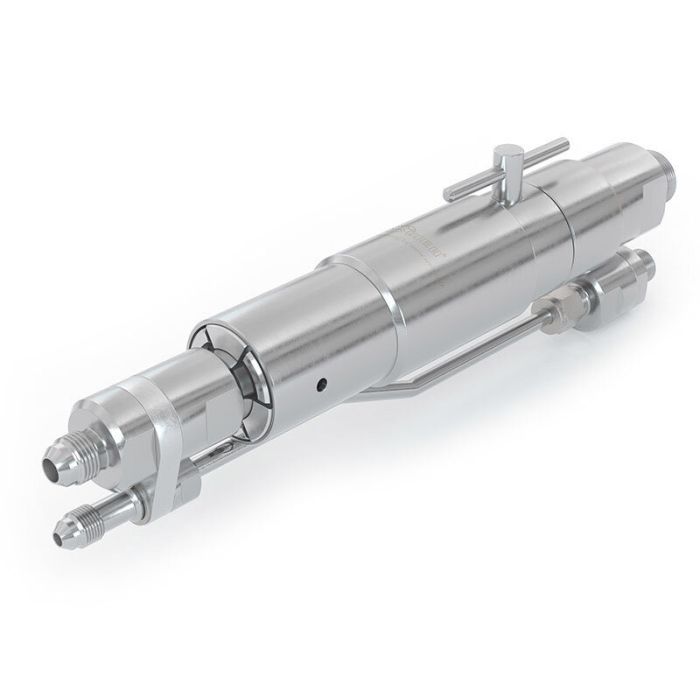

WEH® Abreißsicherung TSA1 H₂
Die Abreißsicherung WEH ® TSA1 H2 bietet zusätzliche Sicherheit für Ihre PKW-Tankstelle. Sie wird zwischen Zapfsäule und Füllschlauch bzw. Zapfsäule und Füll-/Rückführschlauch installiert.
Treten unerwartet Zugkräfte auf, wie z. B. durch das Wegfahren eines Fahrzeuges mit angeschlossener Füllkupplung, trennt die Abreißsicherung kontrolliert die Verbindung zwischen Zapfsäule und Schlauch bzw. Schläuchen. Sie dichtet beide Seiten ab. Beschädigungen am fahrzeugseitigen Tanknippel, der Füllkupplung und der Zapfsäule können dadurch weitgehendst verhindert werden. Die Abreißsicherung kann nach einer Funktionsprüfung wieder verwendet werden. Der integrierte Filter reinigt den Wasserstoff von Verschmutzungen und kann bei einer Wartung leicht und schnell gereinigt
werden.
Die Abreißsicherung WEH ® TSA1 H2 besteht aus dem Kupplungskörper, dem Nippeleinsatz und je nach Ausführung aus einer Gasrückführung inkl. Rückschlagventil. Als Zubehör wird eine Zapfsäulenhalterung angeboten. Für Füllkupplungen mit Datenschnittstelle wird die TSA1 H2 zusätzlich mit Datenkabel angeboten, das an die Halterung montiert werden kann.
Es stehen auch Betankungssets zur Verfügung. Sie bestehen aus Füllkupplung, Schlauchset, Abreißsicherung, Zapfsäulenhalterung und Datenkabel.
Bitte fragen Sie an.
| Technische Nennweite | Je nach Ausführung |
|---|---|
| Max. zulässiger Betriebsdruck PS | MAWP = 35 MPa, 45 MPa gemäß ISO 17268 (PS = 250 bar, 450 bar) |
| Nominaler Druck (PN) | 35 MPa |
| Abreißkraft | 222 - 667 N |
| Medientemperaturbereich | TSA1 H2 für TK17 H2 Füllkupplungen: -40°C bis +85°C; TSA1 H2 für TK16 H2 Füllkupplungen: -20°C bis +85°C |
| Umgebungstemperaturbereich | -40 °C bis +85 °C |
| Teilewerkstoffe | Rostbeständiger Edelstahl, Aluminium |
| Dichtungswerkstoffe | Wasserstoffbeständig |
| Ausführung | Je nach Ausführung: Mit Filter (20 oder 40 μm) Mit oder ohne Gasrückführung Mit oder ohne Zapfsäulenhalterung Mit Zapfsäulenhalterung und Datenkabel (bei Ausführung für Füllkupplungen mit Datenschnittstelle) |
- Ohne Werksinstandsetzung wiederverwendbar
- Integrierter, zu reinigender Filter (20 μm bzw. 40 μm)
- Rückschlagventil an Entlüftungsleitung
- Version mit und ohne Gasrückführung
- Kleine kompakte Bauweise
- Installation an der Zapfsäule
Abreißsicherung für PKW-Wasserstofftankstellen zur direkten Installation an der Zapfsäule.
