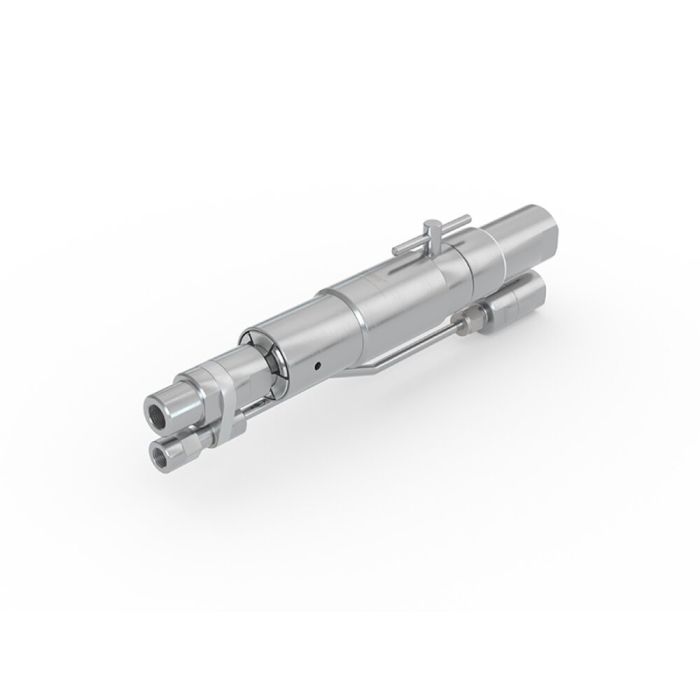

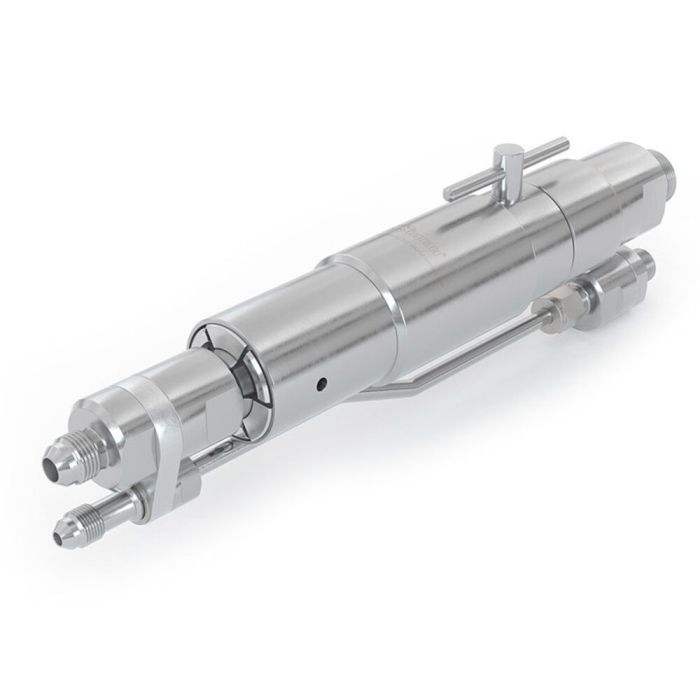

WEH® Abreißsicherung TSA1 H₂
Die Abreißsicherung WEH ® TSA1 H2 bietet zusätzliche Sicherheit für Ihre PKW-Tankstelle. Sie wird zwischen Zapfsäule und Füllschlauch bzw. Zapfsäule und Füll-/Rückführschlauch installiert.
Treten unerwartet Zugkräfte auf, wie z. B. durch das Wegfahren eines Fahrzeuges mit angeschlossener Füllkupplung, trennt die Abreißsicherung kontrolliert die Verbindung zwischen Zapfsäule und Schlauch bzw. Schläuchen. Sie dichtet beide Seiten ab. Beschädigungen am fahrzeugseitigen Tanknippel, der Füllkupplung und der Zapfsäule können dadurch weitgehendst verhindert werden. Die Abreißsicherung kann nach einer Funktionsprüfung wieder verwendet werden. Der integrierte Filter reinigt den Wasserstoff von Verschmutzungen und kann bei einer Wartung leicht und schnell gereinigt
werden.
Die Abreißsicherung WEH ® TSA1 H2 besteht aus dem Kupplungskörper, dem Nippeleinsatz und je nach Ausführung aus einer Gasrückführung inkl. Rückschlagventil. Als Zubehör wird eine Zapfsäulenhalterung angeboten. Für Füllkupplungen mit Datenschnittstelle wird die TSA1 H2 zusätzlich mit Datenkabel angeboten, das an die Halterung montiert werden kann.
Es stehen auch Betankungssets zur Verfügung. Sie bestehen aus Füllkupplung, Schlauchset, Abreißsicherung, Zapfsäulenhalterung und Datenkabel.
Bitte fragen Sie an.
| Nennweite (DN) | 5 mm |
|---|---|
| Technische Nennweite | 5 mm |
| Max. zulässiger Betriebsdruck PS | MAWP = 45 MPa gemäß ISO 19880-1 (PS = 450 bar) |
| Nominaler Druck (PN) | 35 MPa |
| Abreißkraft | 222 - 667 N |
| Medientemperaturbereich | -20 °C bis +85 °C |
| Umgebungstemperaturbereich | -40 °C bis +85 °C |
| Betriebsmedieneingang B1 | UNF 9/16"-18 female thread, 60° cone, MP fitting |
| Teilewerkstoffe | Rostbeständiger Edelstahl, Aluminium |
| Dichtungswerkstoffe | Wasserstoffbeständig |
| Ausführung | Mit Gasrückführung und Filter (40 μm) |
- Rückschlagventil an Entlüftungsleitung
- Installation an der Zapfsäule
- Integrierter, zu reinigender Filter (40 μm)
- Kein zusätzliches Werkzeug notwendig
- Ohne Werksinstandsetzung wiederverwendbar
- Kleine kompakte Bauweise
