WEH® Verschraubung mit Winkelstück (Medium Pressure)
WEH® Verschraubungen stellen die leckagefreie Verschraubung von Rohrkomponenten sicher. Die Konus-/Gewindeverschraubungen (Cone and Thread) stellen ein einfaches und verlässliches Verschraubungssystem dar.
Alle Fittings werden komplett mit den passenden Verschraubungen geliefert.
Die WEH® Hochdruck Verschraubungen sind metallisch dichtend und können mehrfach wiederverschraubt werden.
Sie sind geeignet für Druckbereiche bis zu 1.379 bar bzw. 20.000 psi. Einsatzbereit für unterschiedliche Medien der Fluidgruppe 2 (nach DGR 2014/68/EU) wie Luft, Wasser und Hydrauliköl.
Passend für Rohrleitungen in den marktüblichen Größen 1/4”, 3/8”, 9/16”, 3/4“ und 1“.
Die Verschraubungen sind mit zölligen Gewinden und Schlüsselflächen ausgelegt.
Bei den WEH® Verschraubungen bis 1.379 bar / 20.000 psi erfolgt die Abdichtung mit einem 59° Außenkonus am Rohrende an einem 60° Innenkonus im Fitting (Medium Pressure Fitting 60° Cone&Thread).
Für das Aufbringen und Nacharbeiten des Außenkonus auf die Rohrenden bzw. die Instandsetzung der Innenkonen, bietet WEH sämtliche notwendigen Werkzeuge an.

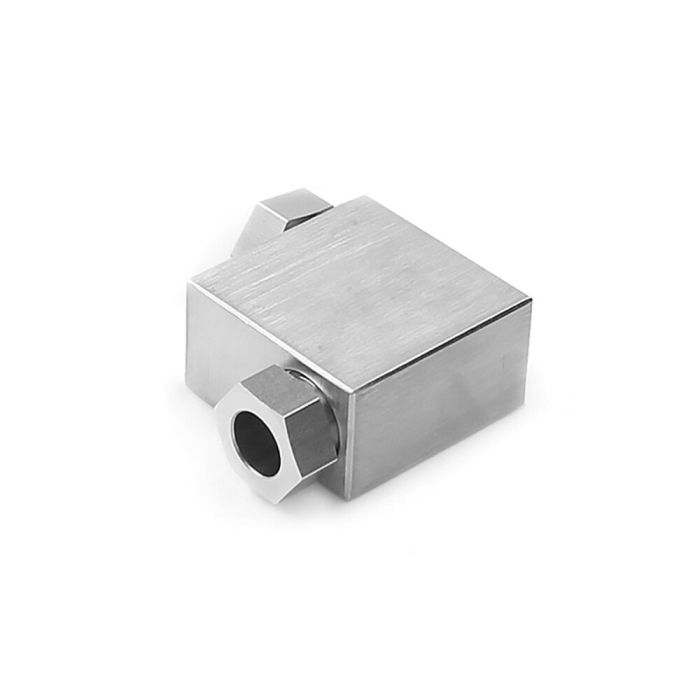

Winkelstück mit zwei identischen Anschlüssen, verfügbar mit den gängigen Anschlüssen.
Druckringe und Druckschrauben sind an allen Anschlüssen vormontiert.
Anschlussgeometrie ist ein Medium Pressure Fitting 60° Cone & Thread.
Sonderausführungen mit unterschiedlichen Anschlussgewinden oder für abweichende Druckbereiche auf Anfrage.
Sonderwerkstoffe für anspruchsvolle Medien oder Einsatzgebiete sind auf Anfrage möglich.
| Technische Nennweite | 14,3 mm |
|---|---|
| Max. zulässiger Betriebsdruck PS | PS = 1,379 bar / 20,000 psi |
| Druckbereich (PS) | 1.379 bar / 20.000 psi |
| Teilewerkstoffe | Hochfester Edelstahl |
| Anschlussgeometrie | MP-Fitting 60° Cone & Thread |
| Konformitäten / Prüfungen / Zulassungen | Druckgerätetyp: rohrleitungsähnliches, druckhaltendes Ausrüstungsteil gemäß Artikel 2, Nr. 5 der Druckgeräterichtlinie Einstufung: Artikel 4, Absatz 3 |
- Spezielle Dichtkonturen für leckagefreie Verbindung
- Druckbeständig bis 1.379 bar / 20.000 psi
- Diagonal angeordnete Befestigungsbohrungen schützen die Verschraubungen vor Verdrehung
- Einfacher Umbau/Austausch durch identische Größen von Kreuz-, T-, und Winkelstück
- Optimierter Stoßschutz zum Schutz der Datenschnittstelle
Die WEH® Hochdruck Verschraubungen sind sowohl für Anwendungen mit flüssigen als auch gasförmigen Medien der Fluidgruppe 2 DGR ausgelegt.
Typische Anwendungen sind Hydrauliksysteme in Hydroforming- und Wasserstrahlanlagen, Hochdruckprüfständen, sowie Hochdruckapplikationen in der Chemie und Lebensmittelverarbeitung.
Für Anwendungen in Wasserstoffapplikationen sind spezielle Ausführungen erhältlich. Fragen Sie gerne an!
