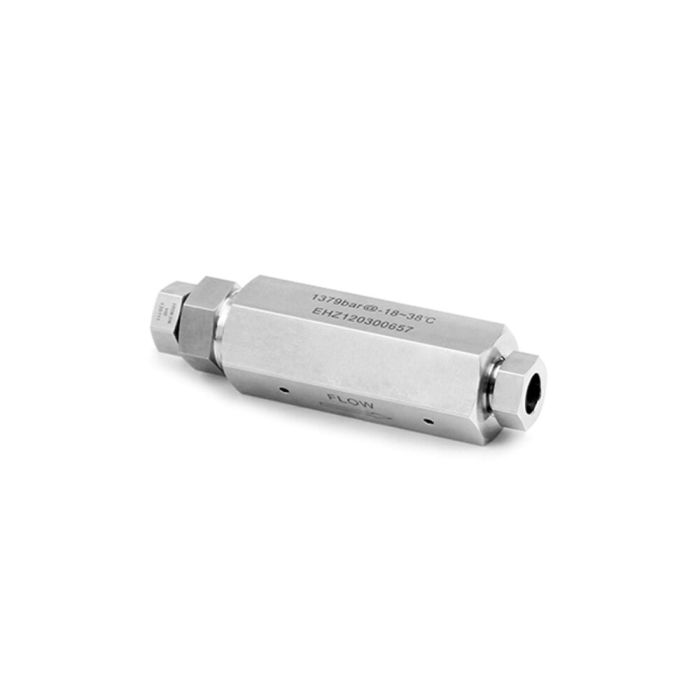

Rückschlagventile (Medium pressure)
Für Medium Pressure Anwendungen bis 1.379 bar / 20.000 psi
Bestellnummer
C1-191936
0,00 €
Überall dort, wo das Medium innerhalb eines Leitungssystems nur in eine Richtung fließen soll und am Rückfluss gehindert werden muss, leisten die WEH® Rückschlagventile diese Funktion absolut zuverlässig.
WEH® Rückschlagventile für Medium Pressure Anwendungen sind in zwei Ausführungen erhältlich:
- mit O-Ring Abdichtung für besondere Ansprüche an Dichtheit, insbesondere bei gasförmigen Medien
- mit metallischer Kugelabdichtung für häufige Druckwechsel und geringere Ansprüche an Dichtheit, insbesondere bei flüssigen Medien.
| Technische Nennweite | 17,48 mm |
|---|---|
| Max. Betriebsdruck an B2 | PS |
| Druckbereich (PS) | 1.379 bar / 20.000 psi |
| Öffnungsdruck PC | 0,97 - 1,79 bar (14 - 26 psi) |
| Temperaturbereich | O-Ring-Version: -17,8°C bis +204°C |
| Teilewerkstoffe | Hochfester Edelstahl |
| Dichtungswerkstoffe | FKM |
| Ausführung | O-Ring-Abdichtung |
| Anschlussgeometrie | MP-Fitting 60° Cone & Thread |
| Konformitäten / Prüfungen / Zulassungen | Druckgerätetyp: rohrleitungsähnliches, druckhaltendes Ausrüstungsteil gemäß Artikel 2, Nr. 5 der Druckgeräterichtlinie Einstufung: Artikel 4, Absatz 3 |
- Lieferung inkl. vormontierten Druckringen und Druckschrauben
- Hoher Durchfluss dank großer technischer Nennweite
- Erhältlich in zwei Varianten (mit O-Ring oder Kugelabdichtung)
- Passend für Rohrgewinde von 1/4“ bis 1“ (Außendurchmesser)
WEH® Medium Pressure Rückschlagventile sind sowohl für Anwendungen mit flüssigen als auch gasförmigen Medien der Fluidgruppe 2 DGR ausgelegt.
Für Anwendungen in Wasserstoffapplikationen sind spezielle Ausführungen erhältlich. Fragen Sie gerne an!
