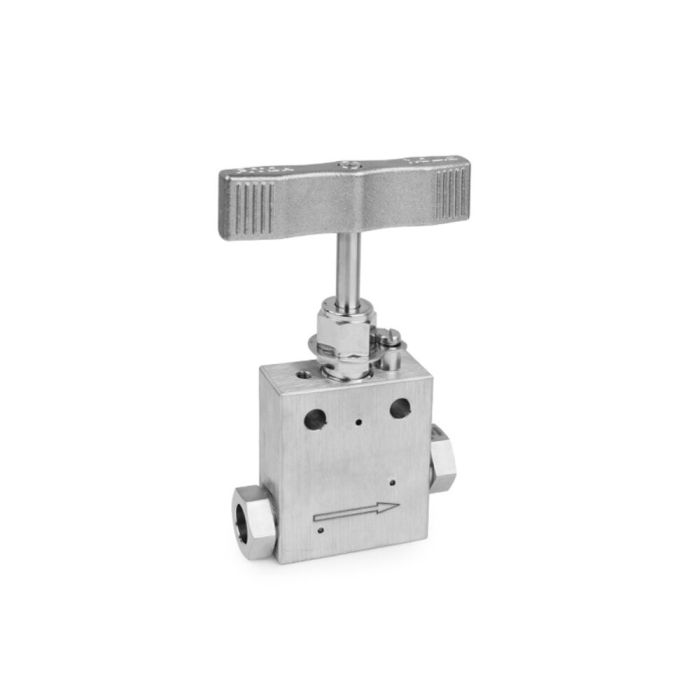

WEH® Nadelventil (Medium pressure)
Überall dort, wo der Medienstrom innerhalb eines Leitungssystem in beide Richtungen manuell abgesperrt oder geöffnet werden soll, leisten die WEH® Nadelventile diese Funktion absolut zuverlässig. Die Ventile sind äußerst leichtgängig und langlebig, da die Ventilnadel und die sich drehende Ventilspindel voneinander entkoppelt sind. Die Ventilnadel mit Regulierspitze und die Spindel sind so ausgeformt, dass der Durchfluss beim Öffnen des Ventils langsam und gezielt gesteigert / reguliert werden kann (6 – 7 Umdrehungen bis ganz geöffnet). Alternativ sind Varianten mit einer V-Spitze zur Verwendung als reines Absperrventil auf Anfrage erhältlich (2 – 3 Umdrehungen bis ganz geöffnet).
Die WEH® Nadelventile können sowohl stirnseitig in Panels (Bohrungsdurchmesser 6,35 mm) als auch seitlich an Schienen oder Haltern befestigt werden (Bohrungsdurchmesser größenabhängig, siehe Tabellen).
| Technische Nennweite | 5,18 mm |
|---|---|
| Druckbereich (PS) | 1.379 bar / 20.000 psi |
| Temperaturbereich | -73°C bis +232°C |
| Teilewerkstoffe | Hochfester Edelstahl |
| Ausführung | Gerade |
| Anschlussgeometrie | MP-Fitting 60° Cone & Thread |
| Konformitäten / Prüfungen / Zulassungen | Druckgerätetyp: Rohrleitungsähnliches, druckhaltendes Ausrüstungsteil Einstufung: Artikel 4, Absatz 3 |
- Lieferung inkl. vormontierten Druckringen und Druckschrauben
- Nadelventile zum Absperren und Regulieren des Durchflusses in Hochdrucksystemen
- Metallischer Dichtsitz für hohe Dichtheitsanforderungen und lange Lebensdauer
- Varianten mit austauschbarem Dichtpaket am Ventilsitz erhältlich
- Im Standard mit Regulierspitze, Varianten mit V-Spitze auf Anfrage
Die WEH® Medium Pressure Nadelventile sind sowohl für Anwendungen mit flüssigen als auch gasförmigen Medien der Fluidgruppe 2 DGR ausgelegt.
Für Anwendungen in Wasserstoffapplikationen sind spezielle Ausführungen erhältlich. Fragen Sie gerne an!
