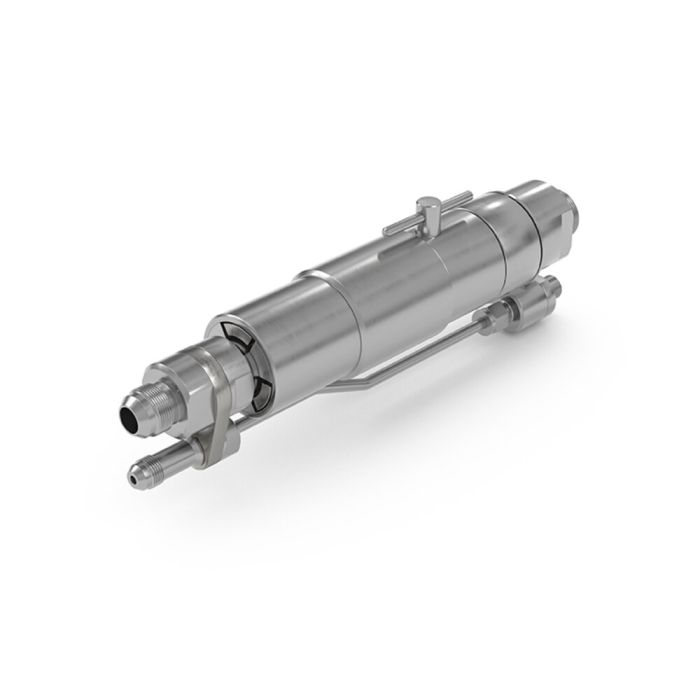

Złącze zrywne WEH® TSA5 H₂
Złącze zrywne WEH® TSA5 H2 zapewnia dodatkowe zabezpieczenie Twojej stacji tankowania autobusów i samochodów ciężarowych. Złącze jest montowane pomiędzy dystrybutorem a przewodem zasilającym/odgazowującym.
Jeśli wystąpią nieoczekiwane siły rozciągające, jak np. na skutek odjeżdżania pojazdu z podłączonym złączem tankowania, to sprzęgło zrywne rozłącza w sposób kontrolowany połączenie pomiędzy dystrybutorem a przewodami. Uszczelnia obie strony. W dużym stopniu można w ten sposób zapobiec uszkodzeniom nypla/gniazda tankowania po stronie pojazdu, pistoletu do tankowania oraz dystrybutora. Złącze zrywne można ponownie wykorzystać po sprawdzeniu prawidłowości jego działania.
Zintegrowany filtr oczyszcza wodór z zanieczyszczeń i można go łatwo i szybko wyczyścić podczas konserwacji.
Złącze zrywne firmy WEH® składa się z korpusu złącza, wkładu króćca oraz systemu odgazowującego z zaworem zwrotnym.
Dostępne są również kompletne zestawy. Składają się ze złącza tankowania, zestawu węży i złącza zrywnego. Chętnie odpowiemy na zapytanie!
| Nominal bore (DN) | 12 mm |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | MAWP = 45 MPa according to ISO 19880-1 (PS = 450 bar) |
| Nominal Pressure PN | 35 MPa |
| Temperature Range Media | -20 °C do +85 °C |
| Temperature Range Ambient | -40 °C do +85 °C |
| Media Inlet | Gwint zewnętrzny G3/4" |
| Design | Z recyrkulacją gazu i filtrem (40 μm) |
| Material | Odporna na korozję stal nierdzewna, aluminium |
| Sealing Material | Odporność na działanie wodoru |
| Break force | 222 - 667 N |
- Zawór zwrotny na linii odpowietrzania
- Instalacja przy dozowniku
- Zintegrowany filtr z możliwością czyszczenia (40 μm)
- Nie wymaga dodatkowego narzędzia
- Możliwość wielokrotnego użytku bez serwisowania fabrycznego
- Mała, kompaktowa konstrukcja
Złącze zrywne do stacji tankowania wodorem autobusów i samochodów ciężarowych, do bezpośredniego montażu na dystrybutorze.
