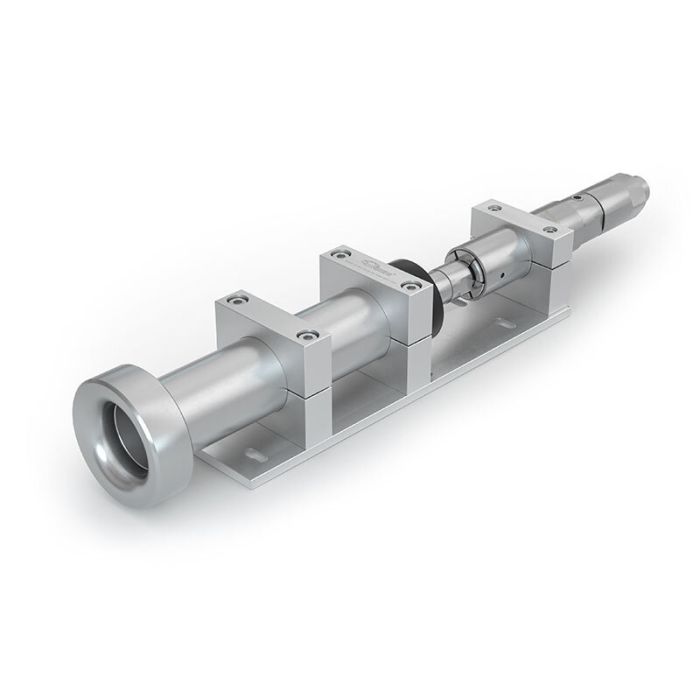

Złącze zrywne WEH® TSA1 H₂ 70 MPa
Złącze zrywne WEH® TSA1 H2 70 MPa zostało zaprojektowane specjalnie do technologii 700 barów. Montaż odbywa się bezpośrednio na dystrybutorze do tankowania samochodów osobowych.
Jeśli wystąpią nieoczekiwane siły rozciągające, jak np. na skutek odjeżdżania pojazdu z podłączoną pistoletem do tankowania, to złącze zrywne rozłącza w sposób kontrolowany połączenie pomiędzy dystrybutorem a przewodami. Uszczelnia obie strony. W dużym stopniu można w ten sposób zapobiec uszkodzeniom nypla po stronie pojazdu, pistoletu do tankowania oraz dystrybutora. Złącze zrywne można ponownie wykorzystać po sprawdzeniu prawidłowości jego działania.
Zintegrowany filtr oczyszcza wodór z zanieczyszczeń i można go łatwo i szybko wyczyścić podczas konserwacji.
Złącze zrywne firmy WEH® składa się z korpusu złącza, wkładu króćca oraz dedykowanego uchwytu. TSA1 H2 70 MPa do pistoletów tankowania z interfejsem danych zawiera również kabel danych do interfejsu danych.
Dostępne są również kompletne zestawy. Składają się ze złącza tankowania, zestawu węży i złącza zrywnego. Chętnie odpowiemy na zapytanie!
| Nominal bore (DN) | 4 mm |
|---|---|
| Pressure Range | PN = 70 MPa | PS = 87,5 MPa |
| Temperature Range Media | -40 °C do +85 °C |
| Temperature Range Ambient | -40 °C do +85 °C |
| Design | Z filtrem (20 μm) i mocowaniem dozownika Z kablem do transmisji danych (tylko wersja dla dysz do napełniania z interfejsem danych) |
| Material | Odporna na korozję stal nierdzewna |
| Sealing Material | Odporność na działanie wodoru |
| Break force | 222 - 667 N |
- Mocowanie dozownika w zestawie
- Instalacja przy dozowniku
- Zintegrowany filtr z możliwością czyszczenia (20 μm)
- Możliwość wielokrotnego użytku bez serwisowania fabrycznego
- Mała, kompaktowa konstrukcja
Złącze zrywne do stacji wodorowych dla samochodów osobowych, do bezpośredniego montażu na dystrybutorze.
