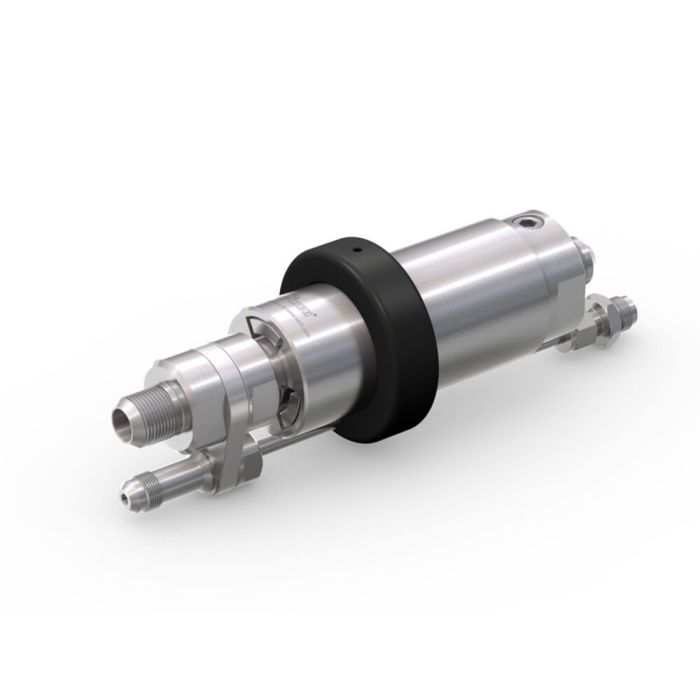

Złącze zrywne typu in-line WEH® TSA6 H₂
Już teraz dostępne jest złącze zrywne typu in-line do stacji tankowania autobusów i samochodów ciężarowych – złącze zrywne WEH® TSA6 H₂. Jest ono zintegrowane pomiędzy przewodem zasilającym i odgazowującym.
Jeśli wystąpią nieoczekiwane siły rozciągające, jak np. na skutek odjeżdżania pojazdu z podłączonym złączem tankowania, złącze zrywne rozłącza w sposób kontrolowany połączenie pomiędzy dystrybutorem a przewodami. Uszczelnia obie strony. Można w dużym stopniu zapobiec uszkodzeniom nypla/gniazda tankowania po stronie pojazdu, pistoletu do tankowania oraz dystrybutora. Złącze zrywne można ponownie wykorzystać po sprawdzeniu prawidłowości jego działania.
Złącze zrywne firmy WEH® składa się z korpusu złącza, wkładu króćca oraz systemu odgazowującego.
Dostępne są również kompletne zestawy. Składają się ze złącza tankowania, zestawu węży i złącza zrywnego typu inline. Chętnie odpowiemy na zapytanie!
| Nominalna średnica (DN) | 12 mm |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | MAWP = 45 MPa according to ISO 19880-1 (PS = 450 bar) |
| Nominalne ciśnienie (PN) | 35 MPa |
| Siła zrywna | 222 - 667 N |
| Zakres temperatury medium | -20 °C do +85 °C |
| Zakres temperatury otoczenia | -40 °C do +85 °C |
| Wejście medium B1 | Gwint zewnętrzny UNF 7/8“-14, SAE J514, stożek 37° |
| Materiał | Odporna na korozję stal nierdzewna, aluminium |
| Materiał uszczelniający | Odporność na działanie wodoru |
| Projekt | Z recyrkulacją gazu |
- Uruchamianie mimośrodowe za pomocą klucza imbusowego
- Instalacja pomiędzy przewodem napełniającym a odpowietrzającym
- Kołnierz montażowy
- Możliwość wielokrotnego użytku bez serwisowania fabrycznego
- Mała, kompaktowa konstrukcja
Złącze zrywne do stacji tankowania wodorem autobusów i pojazdów ciężarowych, do montażu pomiędzy wężami zasilającymi i odgazowującymi.
