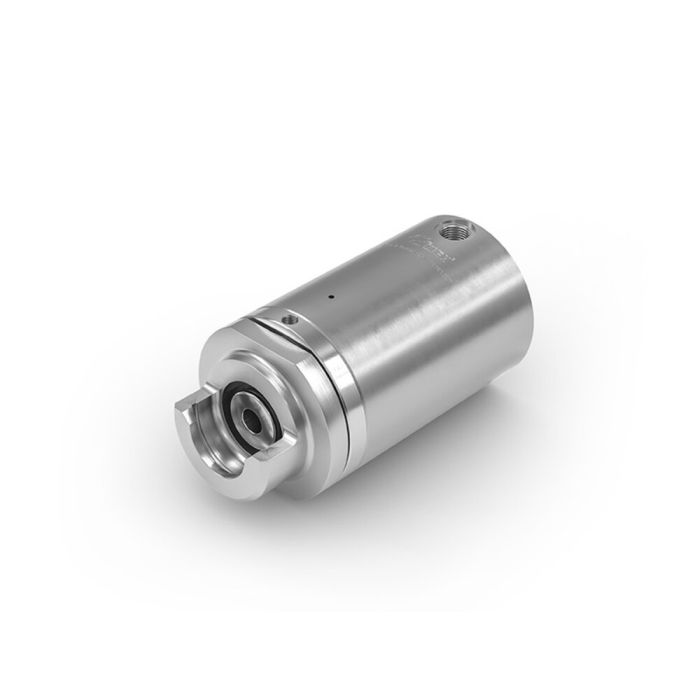

Złącze WEH® TW132
Złącze WEH® TW132 to wersja niskociśnieniowa złącza WEH® TW130. Zostało specjalnie opracowane do testowania komponentów ze śrubami oczkowymi, króćcami rurowymi i przewodami z nakrętkami nasadowymi oraz podobnymi konfiguracjami. Możliwe jest również zastosowanie w testach podwodnych.
Kompaktowa konstrukcja i łatwa obsługa umożliwiają ekonomiczne testowanie, nawet przy dużych seriach produkcyjnych. Złącze sterowane jest pneumatycznie. Uchwyt próbki może być dostosowany do elementu testowego klienta.
Model TW132 jest przeznaczony do pracy w zakresie ciśnień do maks. 50 bar. Istnieje możliwość automatyzacji procesu.
| Maksymalne dopuszczalne ciśnienie robocze PS | Max. 50 bar |
|---|---|
| Pilot Pressure | 6 - 8 bar (90 - 120 psi) |
| Pilot Pressure Port P1 | Gwint wewnętrzny G1/8" |
| Temperature Range | -10 °C do +80 °C |
| Medium | Air, water, mineral oils, helium |
| Actuation | Sterowanie pneumatyczne, możliwa jest również automatyzacja |
| Material | Jednostka podstawowa: Odporna na korozję stal nierdzewna, anodowane aluminium |
| Sealing Material | NBR |
| Zgodność / Testy / Certyfikacje | PED 2014/68/EC |
- Połączenie w kilka sekund
- Ergonomiczna konstrukcja
- Nie wymaga ręcznego dokręcania
- Nadaje się do zautomatyzowanych testów
- Testowanie dużych ilości
- Wytrzymała konstrukcja
Szybkozłącze do prób ciśnieniowych i testów funkcjonalnych komponentów z przyłączami rurowymi typu banjo, wężami, przyłączami rurowymi z nakrętkami, np. do wymienników ciepła, przewodów wysokociśnieniowych itp.
