Złącze tankowania WEH® TK4 CNG
Złącze tankowania TK4 CNG zostało zaprojektowane specjalnie do szybkiego tankowania pojazdów z nyplem NGV1 na stacjach paliw zgodnych ze standardem NGV1 i jest optymalnie dostosowane do tego zastosowania.
Złącze tankowania TK4 CNG jest teraz jeszcze łatwiejsze w użyciu. Szczęki zaciskowe złącza są otwarte w stanie zamkniętym, a odciąganie do tyłu tulei przesuwnej podczas łączenia nie jest już konieczne. Złącze tankowania wystarczy nałożyć i wcisnąć na nypel. Szczęki zaciskowe TK4 CNG zaciskają się na nyplu. Podczas podłączania otwiera się zintegrowany zawór odcinający – i powstaje ciśnieniowo szczelne połączenie.
Wydłużona konstrukcja złącza tankowania umożliwia tankowanie nawet trudno dostępnych nypli / gniazd tankowania.
| Średnica nominalna | 8 mm |
|---|---|
| Nominalne ciśnienie (PN) | P30 acc. to ANSI NGV1 / B200 acc. to ISO 14469 PN |
| Maksymalne dopuszczalne ciśnienie robocze PS | PS = 300 bar (4,300 psi) , PS = 350 bar (5,000 psi) |
| Zakres temperatury | -40 °C up to +85 °C |
| Materiał | Corrosion resistant |
| Materiał uszczelniający | Natural gas resistant |
| Projekt | With plastic thermal protection |
| Waga | Approx. 0.4 kg (0.88 lbs.) |
| Zgodność / Testy / Certyfikacje | The products comply with ANSI NGV1-2006 |

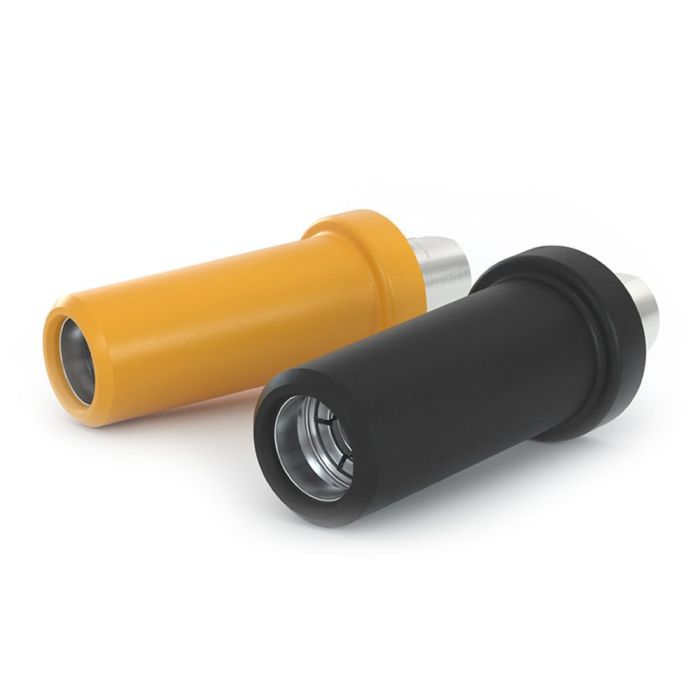

- Color coded sliding sleeve (200 bar / 3000 psi black , 250 bar / 3600 psi yellow)
- Compact design
- Compatible with receptacles acc. to NGV1 standard and ISO 14469
- High-grade materials
- Integrated shut-off valve
- Plastic thermal protection
- Push-Pull actuation
- WEH® Jaw Locking Mechanism
Złącze do szybkiego tankowania zbiorników samochodów osobowych gazem ziemnym. Pasuje do nypli zgodnych z normami NGV1 i ISO 14469. Do obsługi wyłącznie przez wykwalifikowany personel. Użytkowanie na zasadzie samoobsługi jest zabronione!
