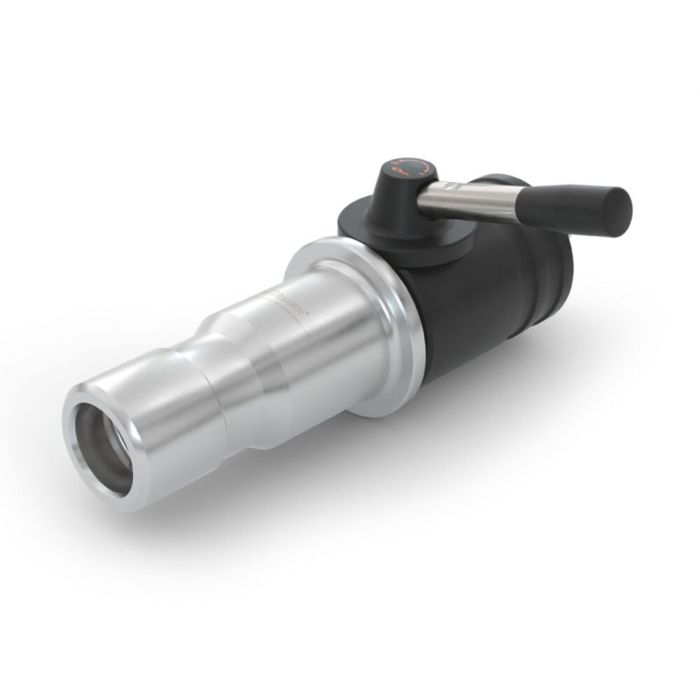

Złącze tankowania WEH® TK25 H₂ 35 MPa
Numer części
C1-62527-X1-X01
0,00 €
Rozwiązanie WEH® TK25 H₂ spełnia wszystkie wymagania stawiane przed złączami napełniania do tankowania autobusów i samochodów ciężarowych.
Dzięki temu tankowanie wodoru jest tak proste, jak np. tankowanie benzyny.
Wystarczy swobodnie nasadzić złącze tankowania TK25 H₂ na nypel w pojeździe, obrócić dźwignię o 180°, co rozpocznie proces tankowania zbiornika pojazdu.
Wewnętrzne kodowanie poziomu ciśnienia i rodzaju gazu gwarantuje, że WEH® TK25 H2 można podłączyć do odpowiednich nypli WEH®, a ponadto zapobiega ryzyku pomylenia z gazem ziemnym.
| Nominalna średnica (DN) | 12 mm |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | MAWP = 45 MPa according to ISO 17268 (PS = 450 bar) |
| Nominalne ciśnienie (PN) | 35 MPa |
| Zakres temperatury medium | -20 °C do +85 °C |
| Zakres temperatury otoczenia | -40 °C do +85 °C |
| Wejście medium B1 | Gwint zewnętrzny UNF 7/8“-14, SAE J514, stożek 37° |
| Materiał | Odporność na korozję |
| Materiał uszczelniający | Odporność na działanie wodoru |
| Projekt | Ochrona termiczna z tworzywa sztucznego i recyrkulacja gazu |
| Typ złącza tankowania | Typ A zgodnie z normą SAE J2600:2015 i wcześniejszymi, odpowiednio ISO 17268:2012 i wcześniejszymi wersjami |
| Waga | Około 4,6 kg (10,14 funta) |
- Kodowanie dla zakresu ciśnienia / typu gazu
- Kompatybilny z gniazdami WEH® TN5 H₂
- Wysokie natężenie przepływu -> krótkie czasy napełniania
- Materiały wysokiej jakości
- Ochrona termiczna z tworzywa sztucznego
- Recyrkulacja odpowietrzonego gazu
- Funkcje bezpieczeństwa, gdy urządzenie nie jest podłączone
- Mechanizm blokowania szczękowego WEH®
Złącze do szybkiego tankowania wodorem zbiorników w autobusach i samochodach ciężarowych, w trybie samoobsługowym.
