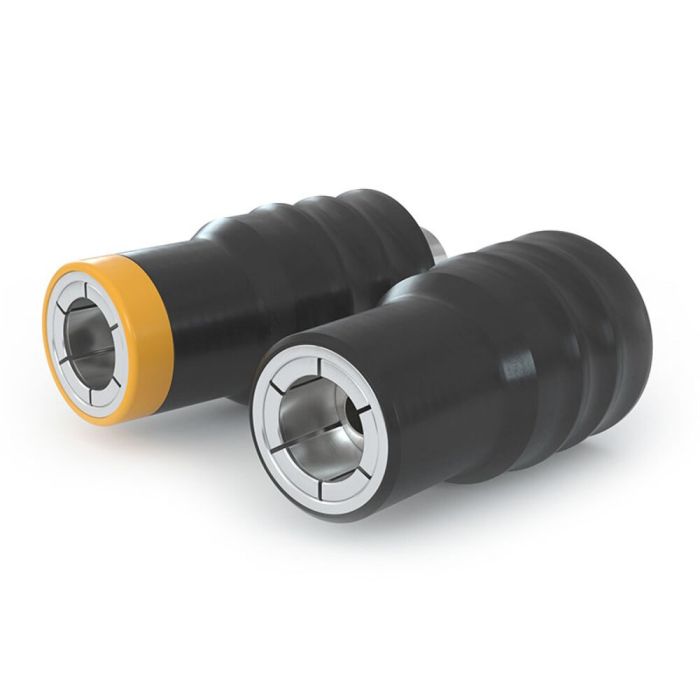

Złącze tankowania WEH® TK22 CNG
Złącze tankowania TK22 CNG przeznaczone jest do tankowania autobusów i samochodów ciężarowych gazem ziemnym (CNG). Dzięki kompaktowej konstrukcji i unikalnemu mechanizmowi szczęk zaciskowych WEH® można w ciągu kilku sekund utworzyć ciśnieniowo szczelne połączenie.
Model TK22 CNG można stosować, gdy podanie ciśnienia i odprężanie odbywa się na dystrybutorze (a nie na samym złączu).
Łatwa obsługa na zasadzie Push-Pull - złącze jest lekko dociskane do nypla, a szczęki zaciskowe zamykają się. Aby odłączyć złącze, wystarczy odciągnąć do tyłu tuleję sterującą.
| Nominalna średnica (DN) | 12 mm |
|---|---|
| Zakres ciśnienia | P30HD acc. to ANSI NGV1 / C200 acc. to ISO 14469<br />PN = 200 bar | PS = 300 bar<br />P36HD acc. to ANSI NGV1 / C250 acc. to ISO 14469<br />PN = 250 bar | PS = 350 |
| Zakres temperatury | -40 °C do +85 °C |
| Materiał | Odporność na korozję |
| Materiał uszczelniający | Odporność na działanie gazu ziemnego |
| Projekt | Ochrona termiczna z tworzywa sztucznego |
| Waga | Około 1,8 kg (3,97 funta) (TK22 CNG) lub ok. 2,2 kg (4,85 funta) (TK22 CNG z zabezpieczeniem tulei uchwytu) |
- Ochrona przeciwwstrząsowa oznaczona kolorem (200 barów / 3000 psi czarny , 250 barów / 3600 psi żółty)
- Kompaktowa konstrukcja
- Kompatybilność z gniazdami wg norm NGV1 i ISO 14469
- Wyjątkowo wysokie natężenie przepływu
- Materiały wysokiej jakości
- Zintegrowany zawór odcinający
- Ochrona termiczna z tworzywa sztucznego
- Uruchamianie metodą Push-Pull
- Możliwość doposażenia tulei chwytnej w urządzenie zabezpieczające w dowolnym momencie
- Mechanizm blokowania szczękowego WEH®
Złącze do szybkiego tankowania zbiorników autobusów i pojazdów ciężarowych gazem ziemnym. Pasuje do nypli zgodnych z normami NGV1 i ISO 14469. Do obsługi wyłącznie przez wykwalifikowany personel. Użytkowanie na zasadzie samoobsługi jest zabronione! Do samoobsługi polecamy nasz model TK22 CNG z blokadą tulei sterującej.
