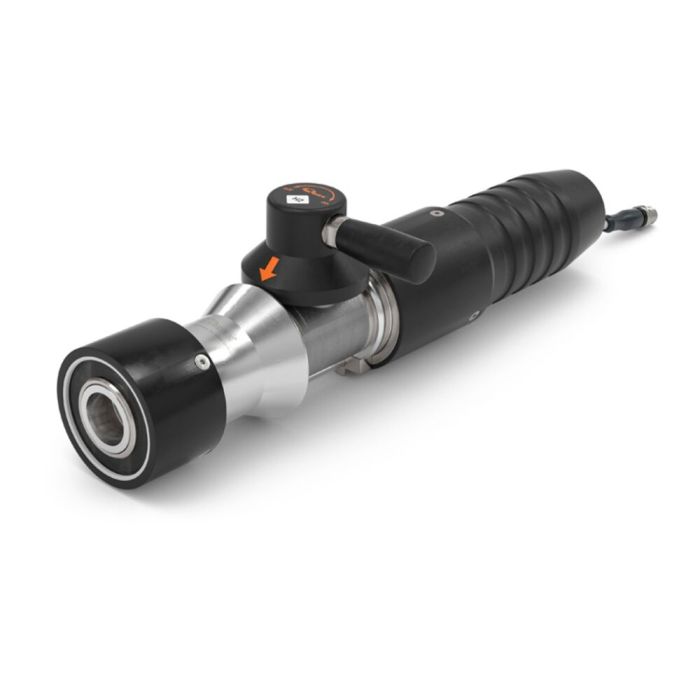

Złącze tankowania WEH® TK16 H₂ 35 MPa ENR
Dzięki WEH® TK16 H2 35 MPa ENR, użytkownik zyskuje pistolet do tankowania wodorem, który sprawia, że tankowanie samochodów osobowych sprężonym, gazowym wodorem (CGH2) jest teraz jeszcze łatwiejsze. Złącze tankowania z wymiennym interfejsem danych jest łatwe w obsłudze, co zwiększa wygodę obsługi.
Zintegrowany przegub obrotowy jest umieszczony bezpośrednio na dźwigni, przez co można łatwo ustawić złącze tankowania w optymalnej pozycji roboczej. Dźwignię można przełączać przy niewielkim wysiłku podczas podłączania i odłączania.
Wewnętrzne kodowanie poziomu ciśnienia i rodzaju gazu gwarantuje, że WEH® TK16 H2 z interfejsem danych można podłączyć do odpowiednich nypli WEH® (co jest podane w tabeli obok), a ponadto zapobiega ryzyku pomylenia z gazem ziemnym.
Złącze tankowania oferuje również wymienny interfejs (na podczerwień) do transmisji danych pomiędzy pojazdem a stacją paliw.
WEH® TK16 H2 35 MPa ENR zapewnia operatorowi optymalne bezpieczeństwo. Pistolet do tankowania pozostaje podłączony do nypla, dopóki nie zostanie zrzucone ciśnienie z przestrzeni pośredniej pomiędzy nyplem a zaworem złącza tankowania.
| Nominal bore (DN) | 8 mm |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | MAWP = 45 MPa according to ISO 17268 (PS = 450 bar) |
| Nominal Pressure PN | 35 MPa |
| Temperature Range Media | -20 °C do +85 °C |
| Temperature Range Ambient | -40 °C do +85 °C |
| Media Inlet | Gwint zewnętrzny UNF 9/16"-18, SAE J514, stożek 37° |
| Design | "With plastic thermal protection, gas recirculation and exchangeable data interface acc. to SAE J2799" |
| Material | Odporność na korozję |
| Sealing Material | Odporność na działanie wodoru |
| Nozzle Type | Typ A zgodnie z normą SAE J2600:2015 i wcześniejszymi, odpowiednio ISO 17268:2012 i wcześniejszymi wersjami |
| Weight | Około 2,4 kg (5,29 funta) |
| Zgodność / Testy / Certyfikacje | Dysza do tankowania: testy zgodnie z normą SAE J2600:2002 Interfejs danych podczerwieni: SAE J2799 i ATEX, NEC, KTL lub CCC |
- Kodowanie dla zakresu ciśnienia / typu gazu
- Kompatybilność z profilem gniazda WEH® TN1 H₂
- Łatwa obsługa
- Wymienny uchwyt na dyszę
- Wysokie natężenie przepływu -> krótkie czasy napełniania
- Materiały wysokiej jakości
- Zintegrowany interfejs danych podczerwieni
- Ochrona termiczna z tworzywa sztucznego
- Recyrkulacja odpowietrzonego gazu
- Dysza typu A zgodna odpowiednio z SAE J2600 ISO 17268
- Złącze obrotowe WEH® EASY-TURN 240° do dźwigni uruchamiającej
- Mechanizm blokowania szczękowego WEH®
Złącze tankowania z interfejsem danych umożliwiające szybkie tankowanie wodorem samochodów osobowych (np. elektrycznych z napędem na ogniwa paliwowe) w trybie samoobsługowym.
