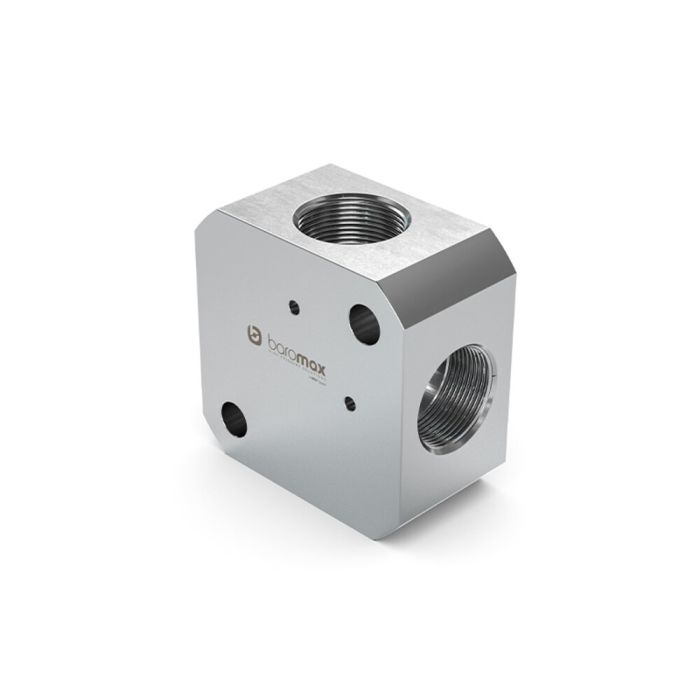

Złącze śrubowe baromax z łącznikiem kątowym
Złącza śrubowe baromax firmy WEH® zostały zaprojektowane specjalnie do łączenia elementów rurowych w systemach wysokociśnieniowych od 2500 barów do 10 000 barów. Połączenia śrubowe są dostępne do wszystkich średnic rur powszechnie stosowanych w systemów wysokociśnieniowych i są oferowane z gwintami metrycznymi i calowymi.
Ciśnieniowo szczelne połączenie jest tworzone w ten sposób, że stożek zewnętrzny na końcach rur ma mniejszy kąt niż stożek wewnętrzny złączy śrubowych. Metalowe powierzchnie stykowe ulegają odkształceniu w obszarze plastycznym, umożliwiając szczelne połączenie nawet przy największych obciążeniach ciśnieniowych.
Do poziomów ciśnienia 2500 barów i 4200 barów złącze śrubowe jest zgodne ze światowym standardem, łącząc stożek zewnętrzny 58° ze stożkiem wewnętrznym 60°.
Do poziomów ciśnienia 7000 barów i 10 000 barów opracowaliśmy specjalne złącze śrubowe z 116° na stożek 120° i można je nabyć tylko z naszej oferty. Pozwala to uzyskać znacznie lepszą efektywność uszczelnienia.
Firma WEH® oferuje wszystkie niezbędne narzędzia do montażu stożka zewnętrznego na końcówki rur oraz do dodatkowej obróbki i naprawy stożków wewnętrznych.
Nominal bore (DN) | 5 mm |
---|---|
Technical Nominal Size | 2.8 mm |
Pressure Range (PS) | 2500 bar |
Temperature Range | +5 °C do +50 °C |
Medium | Powietrze, woda, olej hydrauliczny (wyłącznie oleje nieszkodliwe zgodnie z grupą płynów 2 DGR) |
Material | Wytrzymała stal nierdzewna |
Zgodność / Testy / Certyfikacje | Pressure equipment type: Pipe-like, pressure-retaining equipment in accordance with Article 2, No. 5 of the Pressure Equipment Directive Classification: Article 4, paragraph 3 |
Product Series | FT-F1-S1 |
- Łatwa konwersja/wymiana dzięki identycznemu rozmiarowi krzyżaka, trójnika i elementu kątowego
- Zoptymalizowane natężenie przepływ, ponieważ nominalna szerokość złączek jest większa niż szerokość rur
- Odporność na ciśnienie do 10 000 bar
- Specjalny kontur uszczelniający dla szczelnego połączenia
Złącza śrubowe baromax firmy WEH® są przeznaczone w standardowym zastosowaniu do hydraulicznych systemów wysokociśnieniowych. Typowe zastosowania obejmują układy hydrauliczne w systemach hydroformowania i strumieniowych, stanowiska do testów wysokociśnieniowych, prasy izostatyczne do produkcji ceramiki oraz zastosowania wysokociśnieniowe w sektorze chemicznym i przetwórstwie spożywczym.

Oznaczenie | Typ dokumentu | Język | Typ danych | Wielkość danych |
---|
