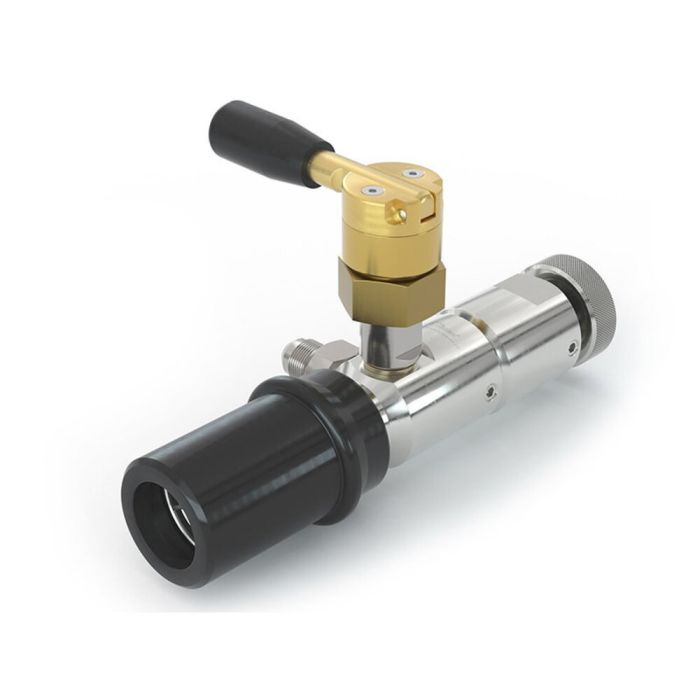

Złącze serwisowe WEH® TK6 H₂
Złącze serwisowe WEH® TK6 H₂ jest stosowane do serwisowania i kontroli pojazdów wodorowych.
W celu konserwacji konieczne jest opróżnienie wszystkich zbiorników ciśnieniowych lub zbiorników paliwa. W celu łatwego podłączenia i opróżnienia zbiornika H2 firma WEH zaprojektowała rozwiązanie TK6 H₂ z zaworem odgazowującym.
Złącze serwisowe podłącza się do nypla w samochodzie, po czym do oporu wkręca się trzpień. Po otwarciu zaworu zwrotnego w gnieździe tankowania WEH® TN1 H₂, można opróżnić zbiorniki poprzez boczny spust medium.
| Nominal bore (DN) | 6 mm |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | MAWP = 43.75 MPa according to ISO 17268 (PS = 450 bar) |
| Nominal Pressure PN | 35 MPa |
| Temperature Range Media | -20 °C do +85 °C |
| Temperature Range Ambient | -40 °C do +85 °C |
| Design | Z ochroną termiczną z tworzywa sztucznego, otwieranym trzpieniem i zaworem odpowietrzającym |
| Material | Odporność na korozję |
| Sealing Material | Odporność na działanie wodoru |
| Weight | Około 1,2 kg (2,65 funta) |
- Odpowietrzanie przez gniazdo do tankowania
- Zintegrowany zawór odpowietrzający
- Knurlowana aktywacja wrzeciona
- Tylko do gniazda WEH® TN1 H₂ (bez filtra)
- Ochrona termiczna z tworzywa sztucznego
Złącze serwisowe z zaworem odgazowującym do opróżniania zbiorników H2 w samochodach poprzez złącze tankowania. Pasuje tylko do nypli WEH® TN1 H2 bez filtra. Do obsługi wyłącznie przez wykwalifikowany personel. Użytkowanie samoobsługowe jest zabronione!
