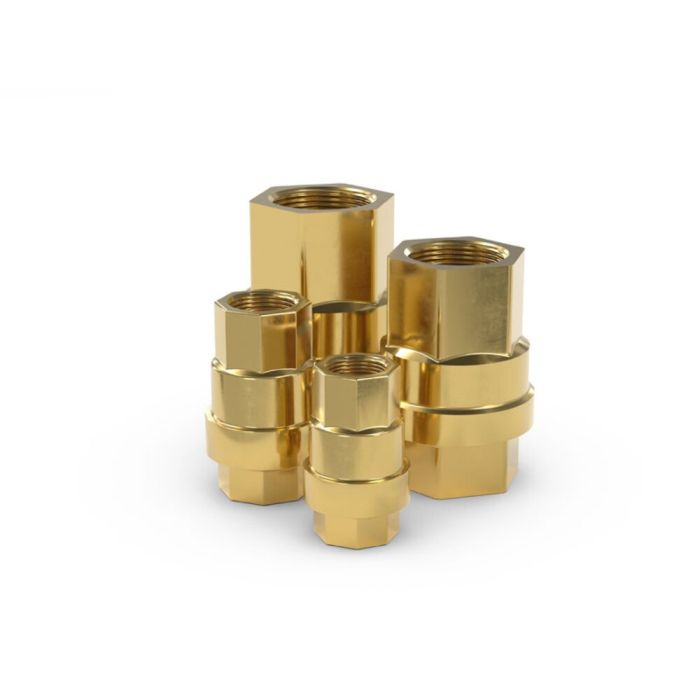

Zawór zwrotny TVR61-S1
Zawory zwrotne TVR61 wykonane z mosiądzu idealnie nadają się do zastosowań hydraulicznych i pneumatycznych w budowie instalacji przemysłowych z mediami ciekłymi i sprężonym powietrzem. Już od lat bardzo dobrze sprawdzają się w układach ze zbiornikami ciśnieniowymi lub pompami głębinowymi.
Dzięki minimalnemu ciśnieniu otwarcia zawory pracują wyjątkowo cicho. Charakteryzują się one także wysokim przepływem, co przekłada się na znaczną oszczędność czasu.
Zawory zwrotne można montować w dowolnej pozycji. Jedynym czynnikiem, który należy wziąć pod uwagę, jest kierunek przepływu.
Zawory zwrotne TVR61 są standardowo wyposażone w uszczelkę FKM. Inne materiały uszczelniające są dostępne na zapytanie. Prawidłowy dobór uszczelnienia należy do klienta.
| Nominalna średnica (DN) | Według projektu |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | 20 do 40 bar, według projektu |
| Ciśnienie otwarcia PC | 0,025 bar |
| Zakres temperatury | -20 °C do maks. +100 °C, w zależności od zastosowania |
| Wejście medium B1 | G1/4", G3/8", G1/2", G3/4", G1", G1 1/4", G1 1/2", G2" |
| Wyjście medium B2 | G1/4", G3/8", G1/2", G3/4", G1", G1 1/4", G1 1/2", G2" |
| Materiał obudowy | Mosiądz |
| Materiał sprężyny | Stal nierdzewna |
| Materiał uszczelniający | FKM |
| Koncepcja uszczelnienia | Uszczelnienie stożkowe |
| Kierunek przepływu | B1 -> B2 |
| Product Series | TVR61-S1 |
- Średnia szczelność
- Mosiądz
- Kompaktowe wymiary
- Pełny przepływ - wysokie natężenie przepływu
- Niski poziom hałasu podczas otwierania/zamykania
- Minimalna strata ciśnienia
Zawory zwrotne TVR61 zostały opracowane specjalnie do niezawodnego zapobiegania przepływowi zwrotnemu w zastosowaniach hydraulicznych (oleje z grupy 2 w rozumieniu Dyrektywy o urządzeniach ciśnieniowych 2014/64/UE) i pneumatycznych w budowie instalacji przemysłowych, a także w systemach klimatyzacyjnych, instalacjach i systemach grzewczych z pompami głębinowymi i zbiornikami ciśnieniowymi.
