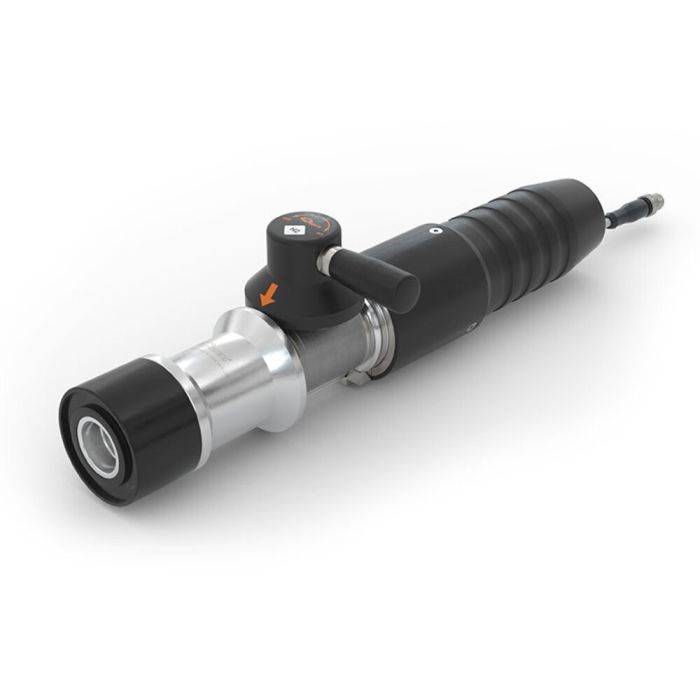

Złącze tankowania WEH® TK16 H₂ High Flow
Złącze tankowania WEH® TK16 H2 High-Flow z interfejsem danych umożliwia jeszcze szybsze napełnianie wodorem zbiorników autobusów i samochodów ciężarowych.
Dzięki zwiększonej prędkości przepływu, nawet już standardowo krótkie czasy napełniania uległy znacznemu skróceniu.
Zintegrowany przegub obrotowy jest umieszczony bezpośrednio na dźwigni, przez co można łatwo ustawić złącze tankowania w optymalnej pozycji roboczej. Dźwignię można przełączać przy niewielkim wysiłku podczas podłączania i odłączania.
Wewnętrzne kodowanie poziomu ciśnienia i rodzaju gazu gwarantuje, że pistolet TK16 H2 High-Flow z interfejsem danych można podłączyć do odpowiednich nypli WEH®, a ponadto zapobiega ryzyku pomylenia z gazem ziemnym.
Złącze tankowania posiada również interfejs (na podczerwień) do transmisji danych pomiędzy pojazdem a stacją paliw.
| Nominalna średnica (DN) | 8 mm |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | MAWP = 45 MPa according to ISO 17268 (PS = 450 bar) |
| Nominalne ciśnienie (PN) | 35 MPa |
| Zakres temperatury medium | -20 °C do +85 °C |
| Zakres temperatury otoczenia | -40 °C do +85 °C |
| Zakres temperatury | -20 °C do +85 °C |
| Wejście medium B1 | Gwint zewnętrzny UNF 9/16"-18, SAE J514, stożek 37° |
| Materiał | Odporność na korozję |
| Materiał uszczelniający | Odporność na działanie wodoru |
| Projekt | Z ochroną termiczną z tworzywa sztucznego, recyrkulacją gazu i interfejsem danych zgodnie z SAE J2601 |
| Typ złącza tankowania | Typ A zgodnie z normą SAE J2600:2015 i wcześniejszymi, odpowiednio ISO 17268:2012 i wcześniejszymi wersjami |
| Waga | Około 2,4 kg (5,29 funta) |
| Zgodność / Testy / Certyfikacje | Dysza do tankowania: testy zgodnie z normą SAE J2600:2002 Interfejs danych podczerwieni: ATEX; NEC na życzenie |
- Compatible with WEH® TN1 H2 High-Flow Receptacle profile
- Mechanizm blokowania szczękowego WEH®
- Złącze obrotowe WEH® EASY-TURN 240° do dźwigni uruchamiającej
- Recyrkulacja odpowietrzonego gazu
- Zintegrowany interfejs danych podczerwieni
- Materiały wysokiej jakości
- Łatwa obsługa
- Kodowanie dla zakresu ciśnienia / typu gazu
- Dysza typu A zgodna odpowiednio z SAE J2600 ISO 17268
- Ochrona termiczna z tworzywa sztucznego
Złącze tankowania typu High-Flow do szybkiego napełniania wodorem zbiorników w autobusach i samochodach ciężarowych w trybie samoobsługowym.
