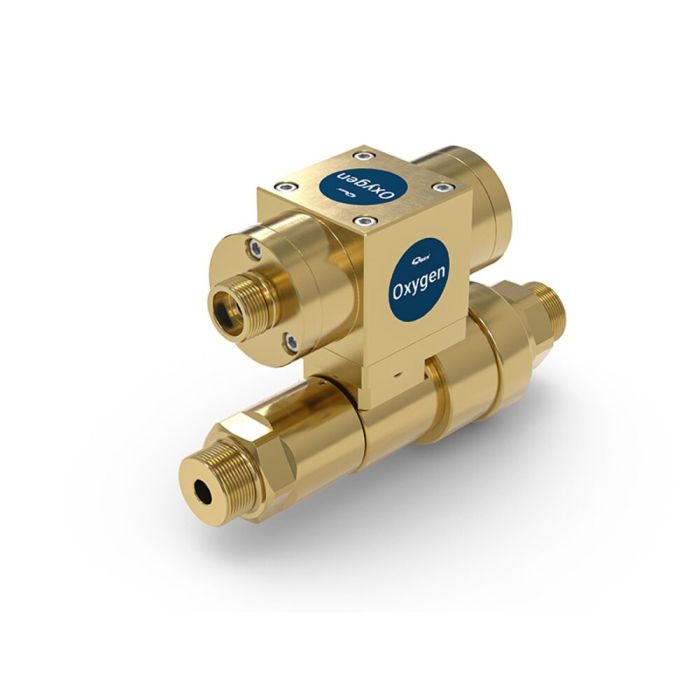

Zawór rozdzielający WEH® TV17GOS
Zawór rozdzielający WEH® TV17GOS do tlenu służy do blokowania przepływu w instalacjach tlenowych. Kompaktowa konstrukcja sprawia, że idealnie nadaje się do montażu w instalacjach gazowych. Instalacja w już używanych systemach również jest łatwa.
Dzięki konstrukcji zoptymalizowanej pod względem przepływu zawór rozdzielający zapewnia wysokie natężenie przepływu i wyjątkowo cichą pracę.
WEH® TV17GOS jest dostępny w wariantach z uruchamianiem ręcznym lub pneumatycznym (położenie podstawowe NC – normalnie zamknięty lub NO – normalnie otwarty).
| Generacja | 2 |
|---|---|
| Automatyczne odprężenie | No |
| Zawór zwrotny | No |
| Działanie podciśnienia | Yes |
| Średnica nominalna | 12 mm |
| Maksymalne dopuszczalne ciśnienie robocze PS | 420 bar (6,090 psi) |
| Ciśnienie sterujące | 6 - 8 bar (90 - 120 psi) |
| Port ciśnienia sterującego P1 | G1/4" female thread |
| Zakres temperatury | 0 °C up to +60 °C |
| Medium | Oxygen |
| Wskaźnik nieszczelności | ≤ 5 x 10-3 mbar x l/s |
| Sterowanie | Pneumatic (NC resp. NO) for automatic control (e.g. via SPS) |
| Materiał | Brass and Monel® 400 |
| Materiał sprężyny | Steel 1.4310 |
| Materiał uszczelniający | EPDM |
| Port pomiarowy MA2 | M28x1.5 male thread |
| Liczba cykli | Maximum 1 cycle per minute |
| Uszczelka zaworu wejściowego | Modified polyimide |
| Kierunek przepływu | B1 -> B2 |
| Zgodność / Testy / Certyfikacje | Type approval for suitability against adiabatic compression available |
- Bidirectional sealing possible
- Compact design
- Easy installation
- High flow rate
- High-grade materials
- Light weight (approx. 4.2 kg resp. approx. 8.3 kg incl. pneumatic actuator)
- Low flow noise
- Low investment costs
- Reduction of the number of valves needed in plant construction
Zawór rozdzielający stosowany do napełniania, mieszania, usuwania i opróżniania sieci rurociągów lub wszelkiego rodzaju zbiorników napełnionych gazami obojętnymi pod ciśnieniem do 420 barów.
Zawór rozdzielający nie jest przeznaczony do mediów z grupy płynów 1 w rozumieniu dyrektywy o urządzeniach ciśnieniowych 2014/64/UE ani do stosowania w obszarach zagrożonych wybuchem, podlegających dyrektywom ATEX. Na zapytanie możemy dokonać oceny pod kątem odpowiednich wymagań.
