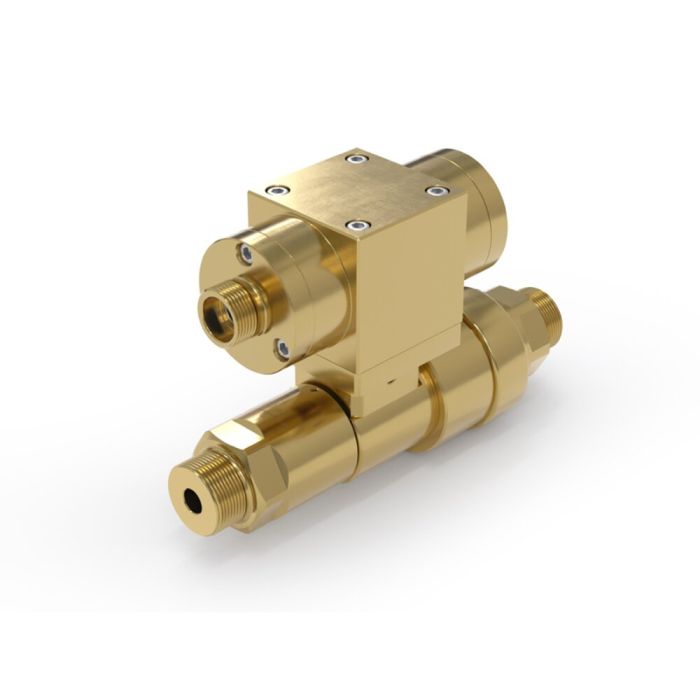

Zawór rozdzielający WEH® TV17GO
Zawór rozdzielający WEH® TV17GO do gazów obojętnych służy do blokowania przepływu gazów pod wysokim ciśnieniem. Kompaktowa konstrukcja sprawia, że idealnie nadaje się do montażu w instalacjach gazowych. Instalacja w już używanych systemach również jest łatwa.
Dzięki konstrukcji zoptymalizowanej pod względem przepływu zawór rozdzielający zapewnia wysokie natężenie przepływu i wyjątkowo cichą pracę.
WEH® TV17GO jest dostępny w wariantach z uruchamianiem ręcznym lub pneumatycznym (położenie podstawowe NC – normalnie zamknięty lub NO – normalnie otwarty).
| Generacja | 2 |
|---|---|
| Automatyczne odprężenie | Nie |
| Zawór zwrotny | Nie |
| Działanie podciśnienia | Tak |
| Średnica nominalna | 12 mm |
| Maksymalne dopuszczalne ciśnienie robocze PS | 420 bar (6090 psi) |
| Ciśnienie sterujące | 6 - 8 bar (90 - 120 psi) |
| Port ciśnienia sterującego P1 | Gwint wewnętrzny G1/4" |
| Zakres temperatury | 0 °C do +60 °C |
| Medium | Gazy obojętne |
| Wskaźnik nieszczelności | 5 x 10-3 mbar x l/s |
| Sterowanie | Pneumatyczne (NC/NO) do automatycznego sterowania (np. przez SPS) |
| Materiał | Mosiądz i Monel® 400 |
| Materiał sprężyny | Stal 1.4310 |
| Materiał uszczelniający | EPDM |
| Port pomiarowy MA2 | Gwint zewnętrzny M28x1,5 |
| Liczba cykli | Maksymalnie 1 cykl na minutę |
| Uszczelka zaworu wejściowego | Zmodyfikowany poliamid |
| Kierunek przepływu | B1 -> B2 |
- Możliwe dwukierunkowe uszczelnienie
- Kompaktowa konstrukcja
- Łatwa instalacja
- Wysokie natężenie przepływu
- Materiały wysokiej jakości
- Niewielka waga (ok. 4,2 kg lub ok. 8,3 kg z siłownikiem pneumatycznym)
- Cichy przepływ
- Niskie koszty inwestycji
- Redukcja liczby zaworów potrzebnych do budowy instalacji
Zawór rozdzielający stosowany do napełniania, mieszania, usuwania i opróżniania sieci rurociągów lub wszelkiego rodzaju zbiorników napełnionych gazami obojętnymi pod ciśnieniem do 420 barów.
Zawór rozdzielający nie jest przeznaczony do mediów z grupy płynów 1 w rozumieniu dyrektywy o urządzeniach ciśnieniowych 2014/64/UE ani do stosowania w obszarach zagrożonych wybuchem, podlegających dyrektywom ATEX. Na zapytanie możemy dokonać oceny pod kątem odpowiednich wymagań.
