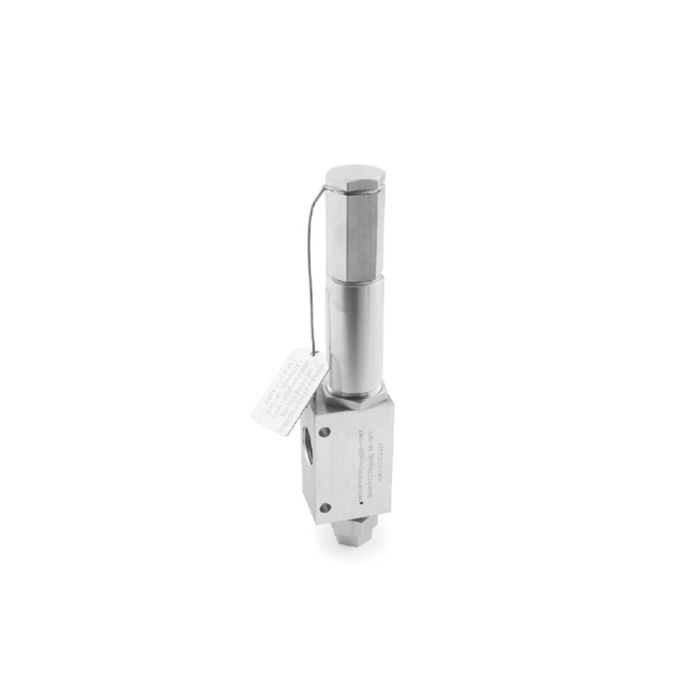

WEH® Zawór nadmiarowy (Średnie ciśnienie)
Średniociśnieniowe zawory nadmiarowe WEH® odciążają układy płynowe po osiągnięciu ustawionego ciśnienia. Chroni to zamontowane elementy przed zużyciem lub uszkodzeniem spowodowanym nadmiernym ciśnieniem.
Zawór nadmiarowy WEH® pozostaje zamknięty aż do osiągnięcia ustawionego ciśnienia dzięki wbudowanej sprężynie. Jeśli ciśnienie przekroczy wartość zadaną, zawór otwiera się i odprowadza nadmiar medium przez przyłącze wyjściowe (B2). Uszczelnienie zapewnia wymienny miękki pierścień uszczelniający. W zestawie dostarczany jest pierścień i śruba dociskowa do przyłącza rurowego średniociśnieniowego stożek & gwint 9/16".
Zawory nadmiarowe są fabrycznie nastawione i testowane, a śruba nastawcza jest następnie zablokowana i zaplombowana, aby zapobiec niezamierzonej zmianie nastawy. Przy składaniu zamówienia prosimy o podanie żądanego ciśnienia nastawy. Maksymalne ciśnienie robocze całego systemu nie powinno przekraczać 90% wartości nastawy.
Uwagi:
-
Średniociśnieniowe zawory nadmiarowe WEH® VRA-1-S5 nie są klasyfikowane jako zawory bezpieczeństwa ani akcesoria bezpieczeństwa w rozumieniu dyrektywy dotyczącej urządzeń ciśnieniowych 2014/68/UE ani kodu ASME dla kotłów i zbiorników ciśnieniowych (Boiler & Pressure Vessel Code).
-
Rzeczywiste ciśnienie nastawy może się różnić w zależności od wahań temperatury lub po długich przerwach między cyklami działania zaworu.
| Ciśnienie nastawcze | 103 - 1,379 bar (1,500 - 20,000 psi) |
|---|---|
| Zakres temperatury | +0°C to +204°C |
| Materiał | High-strength stainless steel |
| Materiał uszczelniający | PEEK (Valve needle) |
| Geometria przyłącza | Medium pressure fitting 60° Cone & Thread |
| Zgodność / Testy / Certyfikacje | Pressure equipment type: Pipe-like, pressure-retaining equipment in accordance with Article 2 No. 5 of the Pressure Equipment Directive Classification: Article 4, paragraph 3 |
- Replaceable PEEK sealing on the valve seat for bubble-tight sealing
- Delivery includes pre-assembled pressure rings and pressure screws
- Can be installed vertically or horizontally
- Factory setting and testing of the desired pressure
Średniociśnieniowe zawory nadmiarowe WEH® są przeznaczone do zastosowań z mediami ciekłymi i gazowymi w grupie płynów 2 DGR. Dostępne są również specjalne wersje do zastosowań wodorowych. Zachęcamy do zapytań!
