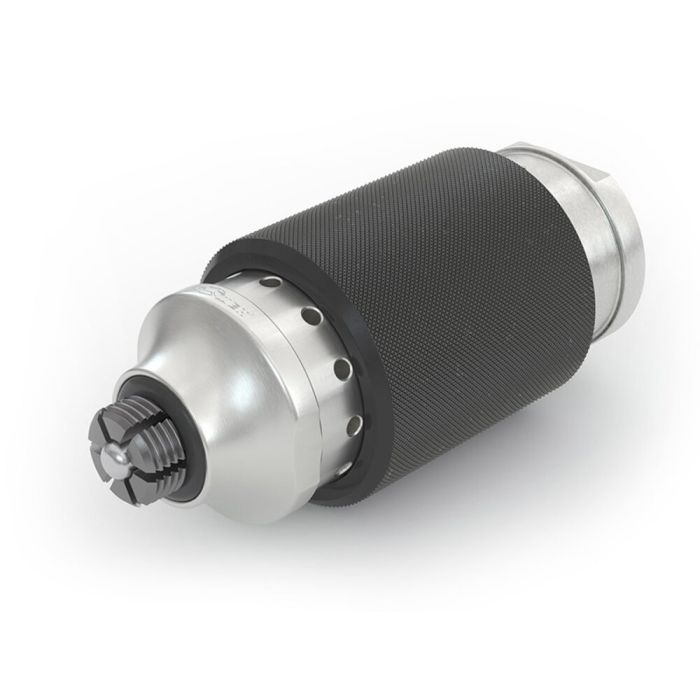

Adapter WEH® TW05
Szybkozłącze WEH® TW05 to idealne narzędzie do testów funkcjonalnych, szczelności i ciśnieniowych. Części pneumatyczne z gwintem wewnętrznym mogą być szybko testowane w produkcji seryjnej.
Bezpieczne i ciśnieniowo szczelne połączenia w gwintach wewnętrznych można ustanowić w ciągu zaledwie kilku sekund – bez żmudnego przykręcania i odkręcania.
Podłączenie i podanie ciśnienia w zakresie 5–12 bar odbywa się jednocześnie. Samo uruchomienie tulei przesuwnej powoduje, że opatentowane szczęki zaciskowe WEH® otwierają się i pozycjonują w gwincie. Dodatkowe środki uszczelniające nie są wymagane, eliminowane są skomplikowane i kosztowne urządzenia do zaciskania oraz testowania.
W celu zautomatyzowania procesów przy częstym rozłączaniu i podłączaniu, TW05 jest również dostępny z obudową sterującą zamiast tulei przesuwnej. Sterowanie odbywa się w tym przypadku za pomocą zewnętrznych przewodów sterujących i ciśnieniowych. Dzięki zautomatyzowanym procesom testowania uzyskuje się znaczne oszczędności czasu i kosztów.
Zakup szybkozłącza zwraca się w krótkim czasie: skraca czas testowania, usprawnia procesy i zwiększa produktywność.
| Min Op Pressure | 5 bar |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | 12 bar |
| Temperature Range | +5 °C do +80 °C |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Sterowanie ręczne za pomocą tulei przesuwnej |
| Material | Zaciski szczękowe: Odporna na korozję stal nierdzewna Części zewnętrzne: Anodowane aluminium |
| Sealing Material | Uszczelnienie przednie z NBR |
- Możliwa automatyzacja
- Kompaktowa konstrukcja
- Połączenie w kilka sekund
- Ergonomiczna konstrukcja
- Materiały wysokiej jakości
- Większa wydajność i obniżone koszty
- Nie wymaga ręcznego dokręcania
- Łatwa wymiana uszczelki
- Mechanizm blokowania szczękowego WEH®
Szybkozłącze nadaje się do testów ciśnieniowych / testów funkcjonalnych / testów szczelności za pomocą powietrza komponentów pneumatycznych z gwintem wewnętrznym dla następujących rozmiarów standardowych:
- Gwint rurowy Whitwortha zgodny z DIN EN ISO 228-1 | G1/8" do G1/2"
- Gwint NPT (ANSI/ASME B1.20.1-1983) | NPT 1/8" do NPT 1/2"
Szybkozłączka TW05 nadaje się szczególnie do testowania cylindrów pneumatycznych / minicylindrów, zaworów pneumatycznych, armatur, silników pneumatycznych, napędów niepełnoobrotowych, instalacji grzewczych oraz narzędzi pneumatycznych. W połączeniu z obudową sterującą stanowi idealne narzędzie do automatycznych testów szczelności.
