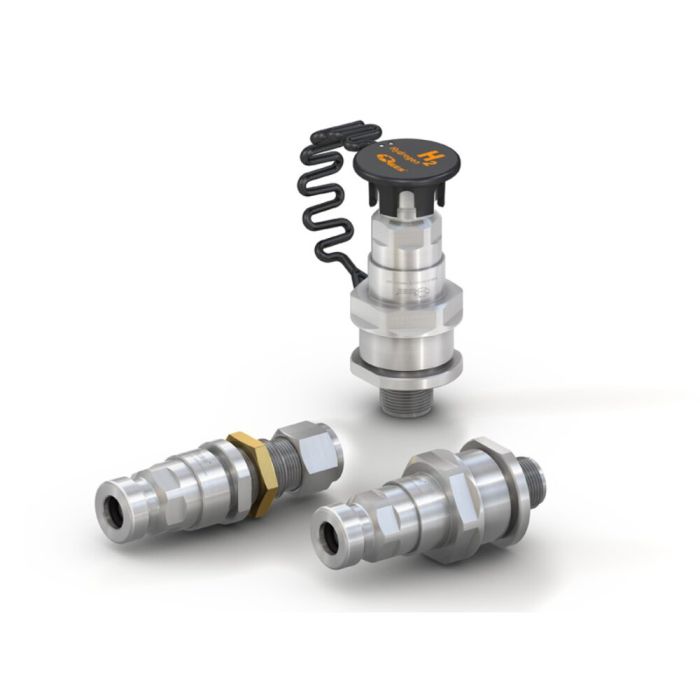

Nypel TN1 H₂ High-Flow
Nypel WEH® TN1 H₂ High-Flow ze złączką zaciskową został zaprojektowany tak, aby pasował do złącza tankowania WEH® TK16 H₂ High-Flow. Dzięki temu rozwiązaniu możliwe jest tankowanie autobusów i samochodów ciężarowych na stacjach paliw dla samochodów osobowych.
Tankowanie odbywa się przy użyciu pistoletu TK16 H₂ lub TK16 H₂ typu High-Flow ze zwiększoną prędkością. Aerodynamiczna konstrukcja nypla w dużym stopniu eliminuje hałas podczas procesu tankowania, a jednocześnie gwarantuje maksymalne natężenie przepływu.
Uszczelki wewnętrzne są rozmieszczone w sposób, który pozwala w znacznym stopniu zapobiegać uszkodzeniu komponentów uszczelniających. Dzięki temu nypel WEH® TN1 H₂ High-Flow wykazuje się w praktycznym użytkowaniu wyjątkową wytrzymałością i długą żywotnością. TN1 H₂ High-Flow jest wyposażony w zintegrowany zawór zwrotny i posiada kodowanie poziomu ciśnienia / rodzaju gazu.
| Nominalna średnica (DN) | W zależności od modelu |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | MAWP = 45 MPa according to ISO 17268 (PS = 450 bar) |
| Nominalne ciśnienie (PN) | 35 MPa |
| Zakres temperatury | -40 °C do +85 °C |
| Materiał | Odporność na korozję |
| Materiał uszczelniający | Odporność na działanie wodoru |
| Projekt | Z nasadką ochronną, z wbudowanym filtrem cząstek stałych (40 μm), wbudowanym zaworem zwrotnym i złączkami (tylko do gniazd ze złączką rurową) |
| Zgodność / Testy / Certyfikacje | e1 00 0003 (Rozporządzenie (WE) nr 79/2009) |
- Kodowanie dla zakresu ciśnienia / typu gazu
- Zintegrowany zawór zwrotny o dużym przepływie
- Zintegrowany samoczyszczący filtr cząstek stałych (40 μm)
- Ciche tankowanie
- Konstrukcja ułatwiająca uszczelnianie
Nypel typu High-Flow ze złączką zaciskową do napełniania wodorem zbiorników autobusów i samochodów ciężarowych.
