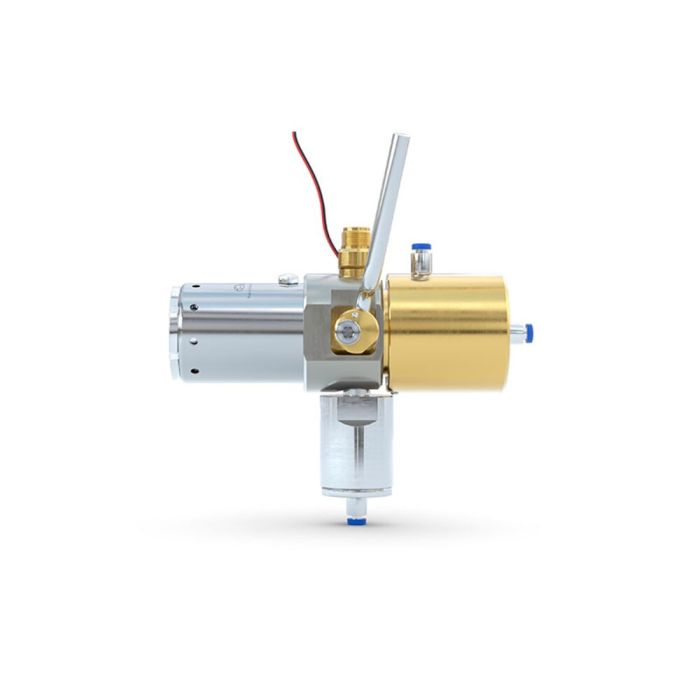

WEH® Adapter TW103-S90
Złącze WEH® TW103-S90 zostało specjalnie opracowane do prostego, przemysłowego napełniania butli gazowych CO₂ z kołnierzem/karbem oraz zaworem ciśnienia resztkowego.
Dzięki innowacyjnemu sterowaniu pneumatycznemu, możliwe jest szybkie podłączenie i odłączenie, nawet przy stałym ciśnieniu medium. Ze specjalnie opracowanym zaworem odpowietrzającym, TW103-S90 pozwala na szybkie, bezpieczne i efektywne napełnianie butli gazowych.
Dzięki zastosowaniu naszej technologii przełączania, zawory ciśnienia resztkowego w zaworach butli mogą być otwierane lub zamykane z panelu sterowania przy użyciu dwóch zewnętrznych przewodów pneumatycznych.
Rozszerzalne segmenty szczęk zapewniają mocne i szczelne połączenie. Jednocześnie zawór jest szczelnie zamknięty, podczas gdy zawór ciśnienia resztkowego jest otwierany pneumatycznie.
Bezpieczeństwo
Złącze WEH® TW103-S90 zapewnia maksymalne bezpieczeństwo i kontrolę procesu:
-
Pneumatycznie sterowany zawór odpowietrzający: Umożliwia bezpieczne łączenie i rozłączenie nawet pod ciśnieniem, bez potrzeby wcześniejszego ręcznego odpowietrzania.
-
Opcjonalna integracja czujnika: Pozycja złącza może być monitorowana za pomocą czujnika bezpieczeństwa, a informacja przekazywana do stacji sterującej. Zapewnia to dodatkową ochronę i kontrolę procesu.
-
Otwory odpowietrzające: W przypadku niezamierzonego wycieku gazu, otwory odprowadzają go na bok, chroniąc otoczenie.
-
Wersja z czujnikiem elektrycznym (mikrowyłącznikiem): Umożliwia wykrycie pozycji złącza przez system.
W wersji z czujnikiem elektrycznym (mikrowyłącznikiem) pozycja podłączenia złącza może być wykrywana przez system.
| Maksymalne dopuszczalne ciśnienie robocze PS | PS = 155 bar |
|---|---|
| Pilot Pressure | P1, P2, P3: 6 - 8 bar |
| Pressure Equipment Type | Pipe-like, pressure-retaining equipment acc. to Article 2, No. 5 of the pressure equipment directive |
| Temperature Range | -40 °C up to +40 °C |
| Medium | CO2 |
| Media Inlet | Gwint zewnętrzny M16x1,5 |
| Outer Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Sterowanie ręczne i pneumatyczne |
| Switching capacity of the optional pressure sensor | 1 mA 5V DC until 100 mA 30V DC |
| Material | Brass, stainless steel |
| Sealing Material | EPDM |
| Zgodność / Testy / Certyfikacje | 2014/68/EU (Article 4 paragraph 3) |
- Fast filling of gas cylinders with residual pressure valve
- Optional: Sensor for monitoring the connection position
- Pneumatic external control for efficient connection and diconnection
- Remote control of the valve for safe and convenient operation
- Vent holes: Lateral gas discharge for additional protection in the event of leaks
- Compact design for easy integration into filling systems
Adapter WEH® TW103-S90 jest idealny do przemysłowego napełniania butli gazowych w zakładach produkcyjnych i systemów napełniania gazem. Dzięki pionowemu napełnianiu w linii – w temperaturach od -40 °C do +40 °C oraz przy ciśnieniu do 155 bar – doskonale integruje się z istniejącymi liniami produkcyjnymi i rozwiązaniami automatyzacyjnymi.
