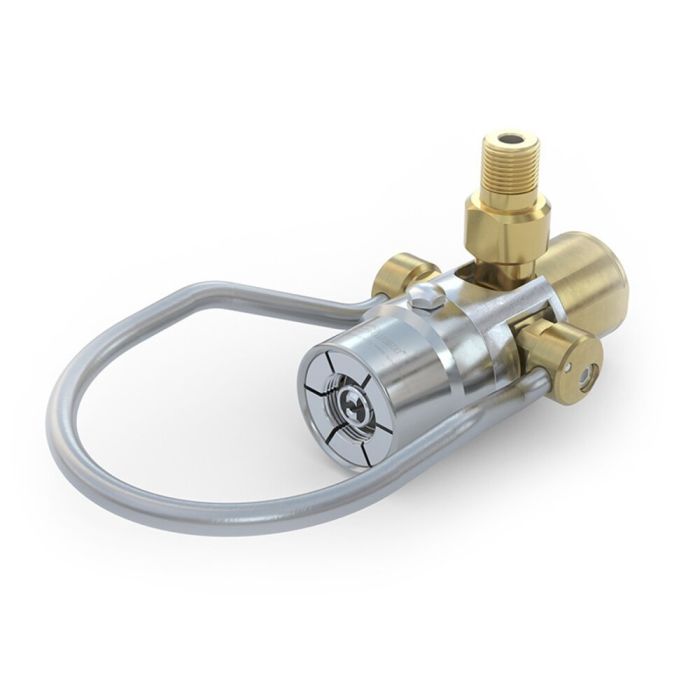

Adapter WEH® TW920
Dzięki szybkiemu adapterowi WEH® TW920 nie trzeba już wyjmować wkładek sworzniowych zaworów specjalnych w celu rozpoczęcia napełniania. Dzięki temu można teraz łatwo podłączać butle i napełniać je. Pod wpływem ciśnienia tłok adaptera WEH® wycofuje się i automatycznie wyciąga sworzeń zaworu z utrzymaniem ciśnienia resztkowego.
Można rozpocząć proces napełniania.
Szybkozłączka TW920 jest również opcjonalnie dostępna ze zintegrowanym pneumatycznym zaworem rozdzielającym. Zawór rozdzielający jest wyposażony w zawór suwakowy do przyłącza ciśnienia sterującego P1 i przyłącza odpowietrzania C1. Do przyłącza odpowietrzającego można podłączyć przewód zwrotny, co pozwala na odprowadzanie odpowietrzonego gazu z powrotem do systemu.
| Maksymalne dopuszczalne ciśnienie robocze PS | 40 bar (580 psi) |
|---|---|
| Pilot Pressure | 6 - 8 bar (90 - 120 psi) (do otwierania zaworu ciśnienia resztkowego) |
| Temperature Range | -10 °C do +80 °C |
| Connection A | Gwint zewnętrzny W21,8x1/14" |
| Media Inlet | Gwint zewnętrzny NPT 3/8" |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Sterowanie ręczne za pomocą pałąka stalowego (w zależności od rodzaju zaworu butlowego) |
| Material | Mosiądz, stal nierdzewna odporna na korozję |
| Sealing Material | Uszczelnienie przednie z HNBR |
- Połączenie w kilka sekund
- Do zaworów butli z gwintem zewnętrznym i zaworem ciśnienia resztkowego
- Nie wymaga ręcznego dokręcania
- Trzpień w zaworze jest uruchamiany automatycznie
- Łatwiejsze podłączanie i napełnianie
- Możliwość obsługi prawą lub lewą ręką
- Mechanizm blokowania szczękowego WEH®
Szybkozłączka do napełniania czynnikami chłodniczymi na specjalnym zaworze z wyciąganym trzpieniem oraz z gwintem zewnętrznym i zaworem z utrzymaniem ciśnienia resztkowego.
