Adapter WEH® TW67
Do napełniania butli z gwintem zewnętrznym, do ręcznego dokręcania, maks. 250 bar / maks. 375 bar
Numer części
TW67
0,00 €
Adapter do napełniania WEH® TW67 do gwintu zewnętrznego można łatwo nakręcić na zawór butli, uzyskując ciśnieniowo szczelne połączenie.

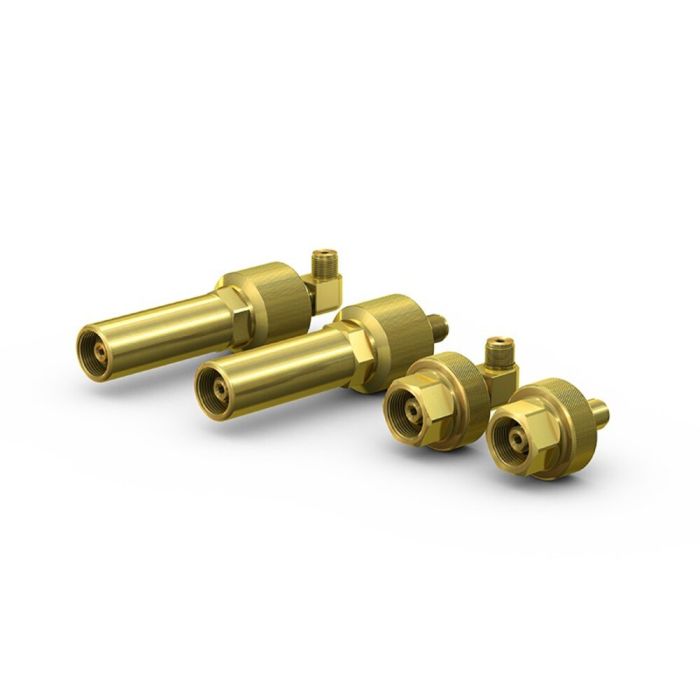

TW67 nadaje się do butli gazowych o nominalnym ciśnieniu roboczym 200 bar lub 300 bar i jest dostępny w czterech różnych wariantach: w wariancie krótkim do napełniania butli i wariancie wydłużonym do wiązek butlowych, do wyboru: przelotowe lub kątowe, a także do zaworów butlowych z zaworem ciśnienia resztkowego(RPV) lub bez niego.
| Nominalne ciśnienie (PN) | 200 bar (3000 psi) 300 bar (4350 psi) |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | 250 bar (3600 psi) odpowiednio 375 bar (5440 psi) |
| Zakres temperatury | +5 °C do +80 °C (O₂) +5 °C do +60 °C (O₂) |
| Medium | Gazy obojętne/łatwopalne, tlen, argon, azot |
| Wejście medium B1 | Gwint zewnętrzny M16x1,5 |
| Wskaźnik nieszczelności | 1 x 10-3 mbar x l/s |
| Sterowanie | Sterowanie ręczne za pomocą tulei przesuwnej |
| Materiał | Mosiądz |
| Materiał uszczelniający | W zależności od rodzaju gazu |
| Zgodność / Testy / Certyfikacje | Dostępna homologacja typu pod kątem odporności na kompresję adiabatyczną |
- Kompaktowa konstrukcja
- Materiały wysokiej jakości
- Dostępna wersja liniowa lub 90°
- Nadaje się do napełniania palet i zestawów butli
- Dostępna wersja dla zaworów ciśnienia resztkowego lub zaworów bez ciśnienia resztkowego
Szybkozłącze gwintowane do napełniania butli z gwintem zewnętrznym. Do zaworów butlowych z RPV lub bez RPV (napełnianie butli i wiązek).
