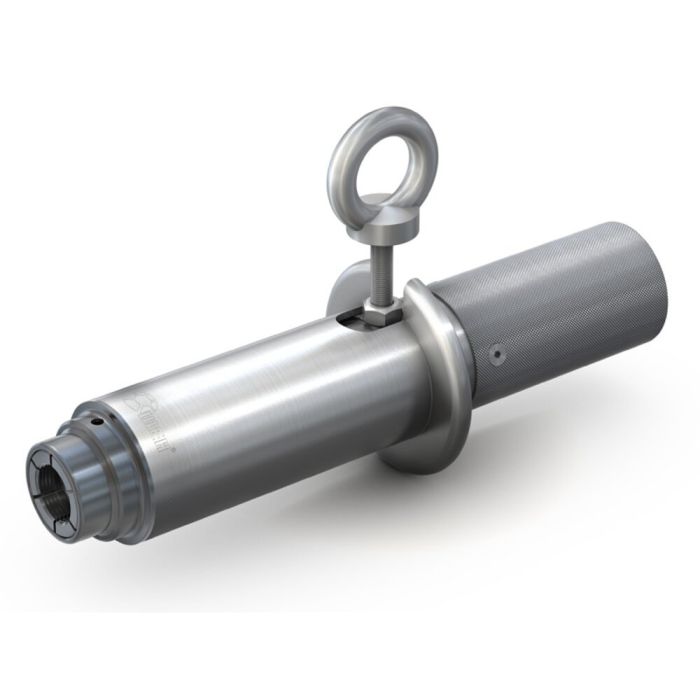

Adapter WEH® TW59
Adapter do napełniania WEH® TW59 został skonstruowany specjalnie do napełniania butli gazowych propanem i butanem . Spełnia najwyższe wymagania w zakresie bezpieczeństwa użytkowania, opłacalności inwestycji, ergonomii oraz elastyczności.
Szybkozłącze zapewnia iskrobezpieczne połączenie. Zbiornik bezpieczeństwa na sprężone powietrze nie jest wymagany w aspekcie iskrobezpieczeństwa, ponieważ samo połączenie jest wyłącznie mechaniczne.
Aby zapewnić łatwą i wygodną obsługę, do podłączenia wewnętrznego tłoka uszczelniającego wykorzystywany jest system pneumatyczny. Po ustanowieniu połączenia, tłok ten naciska na powierzchnię uszczelniającą, aby zapewnić najlepsze możliwe uszczelnienie. W razie potrzeby drugie połączenie pneumatyczne pełni funkcję przewodu sterującego. Za jego pomocą można sprawdzić aktualny stan operacyjny urządzenia (otwarty lub zamknięty) - na przykład w przypadku zautomatyzowanych systemów zasilania butli.
Zawór odcinający wbudowany w urządzeniu zapobiega wyciekom gazu podczas podłączania i odłączania. Oprócz przyczyniania się do ochrony środowiska zapewnia to również czyste i bezpieczne miejsce pracy.
Rozwiązania przetestowane pod kątem bezpieczeństwo
Szybkozłącze posiada certyfikat TÜV i spełnia wymagania niemieckich przepisów technicznych dotyczących gazów (TRG).
| Maksymalne dopuszczalne ciśnienie robocze PS | 30 bar (435 psi) |
|---|---|
| Pilot Pressure | 6 - 8 bar (90 - 120 psi) |
| Pilot Pressure Port P1 | M5 |
| Pilot Pressure Port P2 | M5 - Jeśli ta funkcja nie jest wymagana, port musi być wyposażony w zaślepkę (fabrycznie zamontowaną) |
| Nominal Pressure PN | 24 bar (350 psi) |
| Temperature Range | +5 °C do +60 °C |
| Medium | Propan, butan |
| Media Inlet | Gwint zewnętrzny W21,8x1/14" LH |
| Leak Rate | 1 x 10-3 mbar x l/s |
| Actuation | Sterowanie ręczne za pomocą tulei przesuwnej (wspomagane pneumatycznie) |
| Material | Odporna na korozję stal nierdzewna, aluminium |
| Sealing Material | NBR |
| Zgodność / Testy / Certyfikacje | Dostępny test TÜV |
- Połączenie w kilka sekund
- Materiały wysokiej jakości
- Zintegrowany zawór odcinający
- Obsługa jedną ręką z lewej lub prawej strony
- Nie wymaga ręcznego dokręcania
- Wytrzymała konstrukcja
- Nadaje się do napełniania propanem i butanem
- Mechanizm blokowania szczękowego WEH®
Szybkozłącze do napełniania butli gazowych propanem i butanem, do przyłączy zgodnych z normą DIN 477 część 1 nr 1 i 2
