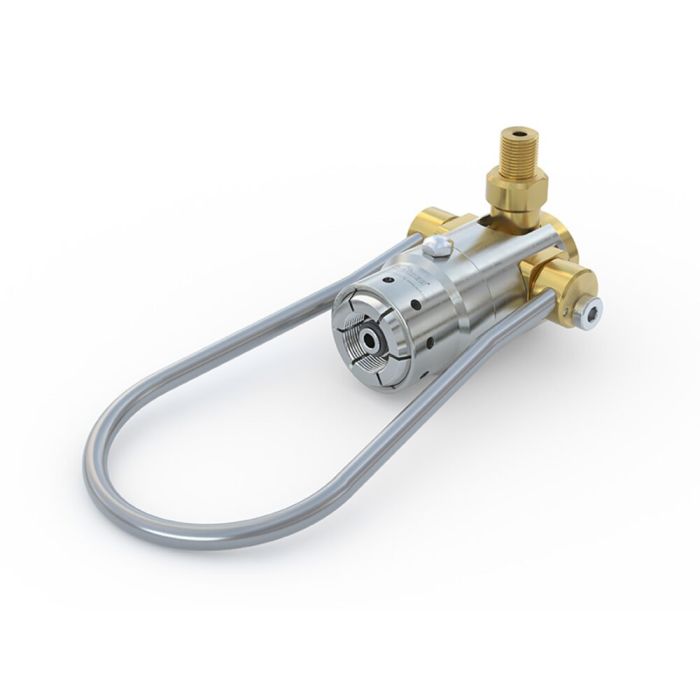

Adapter WEH® TW57
Der Schnelladapter WEH® TW57 für Gasflaschenventile mit Außengewinde stellt die druckdichte Verbindung in Sekundenschnelle her. Die spreizbaren Gewindesegmente spannen sich im Gewinde des Flaschenventils fest. Gleichzeitig wird das Ventil abgedichtet. Die druckdichte Verbindung ist hergestellt.
Sicherheit
Die durchdachte, ausgefeilte Konstruktion steuert alle Schaltvorgänge im Schnelladapter durch eine zentrale Exzenterbetätigung.
Der Schnelladapter kann unter Druck nicht gelöst werden, da ein Sicherheitsstift ausfährt und die Betätigung blockiert.
Für Sauerstoffanwendungen hat der TW57 Entlüftungsbohrungen (siehe nebenstehendes Bild) in der Hülse. Die Bohrungen leiten das Gas bei einem ungewollten Gasaustritt aus dem Flaschenventil seitlich ab.
Der TW57 ist geeignet für Gasflaschen mit einem nominalen Betriebsdruck von 200 bar bzw. 300 bar.
Dieser Schnelladapter ist erhältlich für Gasflaschenventile gemäß DIN, BS, NF, CGA etc.
Adapter für Sauerstoffanwendungen sind sauerstoffgereinigt sowie öl- und fettfrei.
| Maksymalne dopuszczalne ciśnienie robocze PS | 375 bar (5440 psi) |
|---|---|
| Zakres temperatury | +5 °C do +80 °C (O₂) +5 °C do +60 °C (O₂) |
| Medium | Tlen, azot, CO₂, powietrze, gazy obojętne, gazy medyczne |
| Wskaźnik nieszczelności | 1 x 10-3 mbar x l/s |
| Sterowanie | Sterowanie ręczne za pomocą pałąka stalowego (w zależności od rodzaju zaworu butlowego) |
| Materiał | Odporna na korozję stal nierdzewna i mosiądz |
| Materiał uszczelniający | W zależności od rodzaju gazu |
| Projekt | Bez trzpienia RPV |
| Zgodność / Testy / Certyfikacje | Dostępna homologacja typu pod kątem odporności na kompresję adiabatyczną |
- Kompaktowa konstrukcja
- Połączenie w kilka sekund
- Łatwe podłączanie
- Do butli gazowych z gwintem zewnętrznym
- Materiały wysokiej jakości
- Nie wymaga ręcznego dokręcania
- Nadaje się do napełniania palet
- Możliwość obsługi prawą lub lewą ręką
- Mechanizm blokowania szczękowego WEH®
Szybkozłącze do napełniania butli gazowych (300 bar) z gwintem zewnętrznym (do zaworów butlowych bez RPV).
