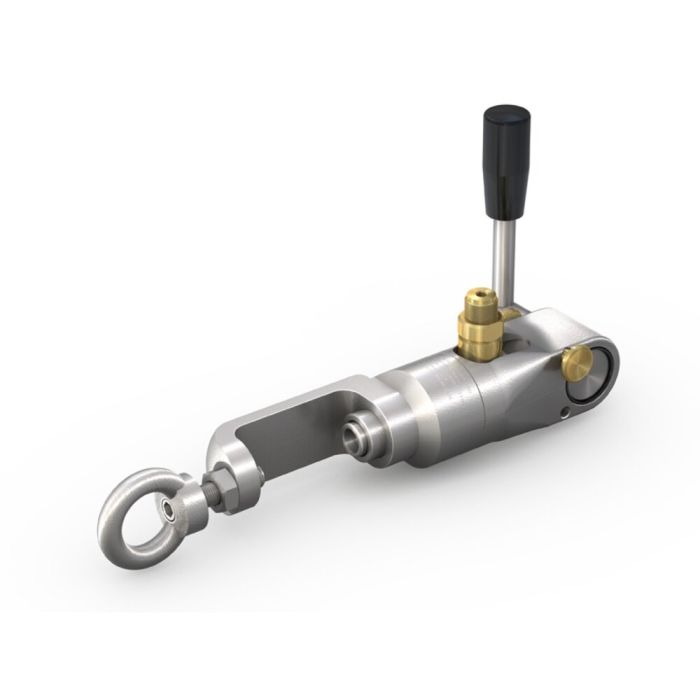

Adapter WEH® TW53
Szybkozłącze do napełniania WEH® TW53 to rozwiązanie z nowej generacji systemów przyłączeniowych do przemysłowego napełniania acetylenem i acetonem. Dedykowane do zaworów zgodnych z normą DIN 477 część 1 nr 3. Nie ma potrzeby przykręcania konwencjonalnych złączy zaciskowych.
Obsługa jest bardzo prosta: TW53 do napełniania acetylenem mocuje się jak konwencjonalna dźwignię zaciskową. Wystarczy umieścić adapter na zaworze butli, przesunąć dźwignię obsługi w dół, a w ciągu kilku sekund powstanie ciśnieniowo szczelne połączenie. Opcjonalne złącze obrotowe na wlocie medium dodatkowo ułatwia obsługę.
Zawór odcinający wbudowany w urządzeniu zapobiega wyciekom gazu podczas podłączania i odłączania. Przyczynia się to do ochrony środowiska oraz zapewnia czyste i bezpieczne miejsce pracy.
Dostępny opcjonalnie zawór zwrotny na przyłączu zasilającym zapobiega ulatnianiu się gazu w przypadku uszkodzenia węża napełniania (bezpiecznik płomieniowy). Zapewnia to dodatkowe bezpieczeństwo operatora.
Rozwiązania przetestowane pod kątem bezpieczeństwa
Szybkozłączka posiada certyfikat BAM i spełnia wymagania niemieckich przepisów technicznych dotyczących instalacji acetylenu (Technische Regeln für Acetylenanlagen, TRAC).
| Maksymalne dopuszczalne ciśnienie robocze PS | 30 bar (435 psi) |
|---|---|
| Nominalne ciśnienie (PN) | 24 bar (350 psi) |
| Zakres temperatury | +10 °C do +60 °C |
| Medium | Acetylen / aceton |
| Przyłącze A | DIN 477 część 1 nr 3 |
| Wejście medium B1 | Gwint zewnętrzny G1/2" |
| Wskaźnik nieszczelności | 1 x 10-3 mbar x l/s |
| Sterowanie | Sterowanie ręczne za pomocą pokrętła zaworu |
| Materiał | Odporna na korozję stal nierdzewna i mosiądz |
| Materiał uszczelniający | EPDM |
| Projekt | z adapterem i zintegrowanym zaworem zwrotnym |
| Zgodność / Testy / Certyfikacje | Detonacyjny test rozkładu acetylenu do 315 bar |
- Połączenie w kilka sekund
- Materiały wysokiej jakości
- Zintegrowany zawór odcinający
- Nie wymaga ręcznego dokręcania
- Wytrzymała konstrukcja
- Nadaje się do napełniania acetylenem i acetonem
Szybkozłączka do napełniania butli gazowych acetylenem i acetonem na przyłączach zgodnych z normą DIN 477 część 1 nr 3
