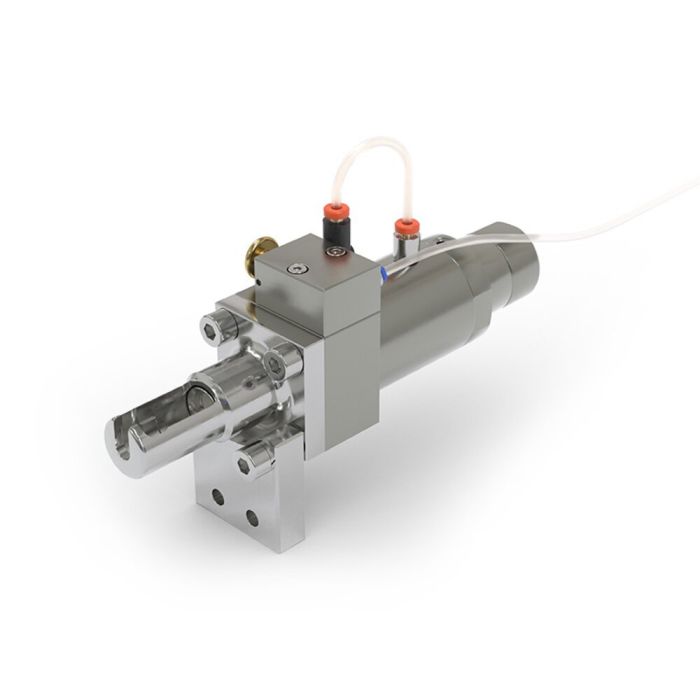

Adapter WEH® TW130
Szybkozłączka WEH® TW130 została opracowana specjalnie do testowania komponentów ze śrubami oczkowymi, króćcami rurowymi, przewodami z nakrętkami nasadowymi, itp. do maksymalnie 350 bar.
Dzięki bardzo wytrzymałej konstrukcji i prostej obsłudze można przeprowadzić wiele testów. Przez to idealnie nadaje się do automatyzacji procesów testowania podczas produkcji.
Adapter oferuje sterowanie pneumatyczne, indywidualnie dostosowany uchwyt do testowanego elementu, wykonany ze stali oraz, w razie potrzeby w płytkę mocującą.
Inne wersje, jak np. adaptery podwójne, są dostępne na zapytanie.
| Maksymalne dopuszczalne ciśnienie robocze PS | 350 bar (5000 psi) |
|---|---|
| Ciśnienie sterujące | 6 - 8 bar (90 - 120 psi) |
| Port ciśnienia sterującego P1 | Gwint wewnętrzny G1/8" |
| Zakres temperatury | -10 °C do +80 °C |
| Wejście medium B1 | Gwint wewnętrzny G1/4" |
| Wskaźnik nieszczelności | 1 x 10-3 mbar x l/s |
| Sterowanie | Sterowanie pneumatyczne za pomocą przycisku zaworu. Możliwość automatyzacji. |
| Materiał | Jednostka podstawowa: Odporna na korozję stal nierdzewna, anodowane aluminium |
| Materiał uszczelniający | Uszczelnienie przednie z NBR |
- Połączenie w kilka sekund
- Ergonomiczna konstrukcja
- Większa wydajność i obniżone koszty
- Nie wymaga ręcznego dokręcania
- Wytrzymała konstrukcja
- Nadaje się do zautomatyzowanych testów
- Testowanie dużych ilości
Złącze wielofunkcyjne do automatycznych testów ciśnieniowych / testów funkcjonalnych komponentów ze śrubami oczkowymi i rur / węży z nakrętkami nasadowymi w branży chłodniczej / klimatyzacyjnej, a także komponentów hydraulicznych.
- wymienników ciepła
- węży wysokociśnieniowych
