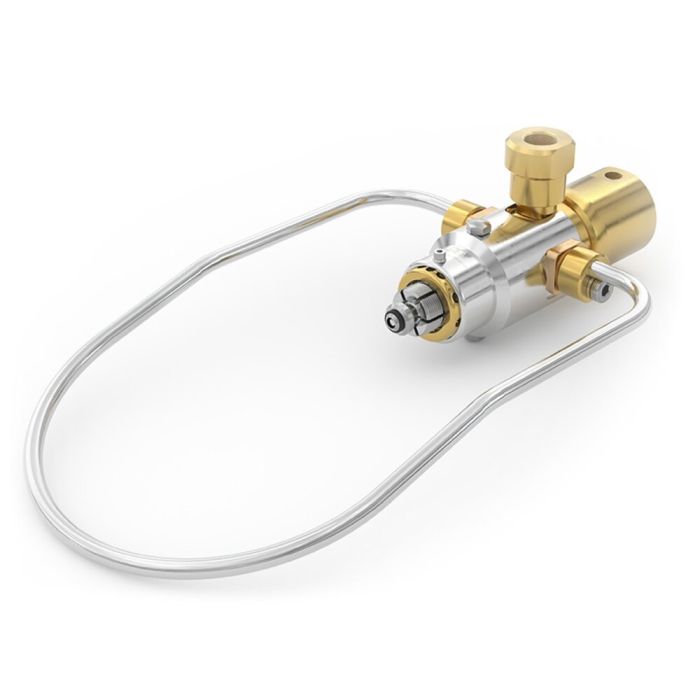

Adapter WEH® TW101
Łatwo, bezpiecznie i skutecznie napełniaj i opróżniaj zbiorniki z tlenem medycznym dzięki adapterowi WEH® TW101. Jest to idealne narzędzie do zaworów butli gazowych z gwintem wewnętrznym i zaworem regulacji ciśnienia.
Dzięki innowacyjnemu systemowi szczęk zaciskowych WEH® można w ciągu kilku sekund stworzyć bezpieczne i ciśnieniowo szczelne połączenie. Rozprężane segmenty gwintowane zaciskają się w gwincie zaworu butli, a jednocześnie zawór jest uszczelniony. Nie ma potrzeby żmudnego przykręcania i odkręcania, dzięki czemu uzyskuje się ogromne ułatwienie pracy i wysoki komfort obsługi. Dodatkowo chronione są stawy użytkownika.
Zawór z utrzymaniem ciśnienia resztkowego na przyłączu butli gazowej otwiera się pneumatycznie. W razie potrzeby możliwe jest również otwieranie ręczne za pomocą dźwigni ręcznej.
Dla zwiększenia ochrony operatora adapter jest wyposażony w zintegrowaną zawleczkę zabezpieczającą. Ciśnienie gazu automatycznie aktywuje zawleczkę zabezpieczającą i zapobiega przypadkowemu zamknięciu pod ciśnieniem
Aby zapewnić szczególnie wygodną obsługę, złącze napełniania jest opcjonalnie wyposażone w przepust obrotowy. Umożliwia to obrócenie do dowolnej pozycji.
Ta szybkozłączka jest dostępna do zaworów butli gazowych zgodnych z normami DIN, BS, NF, CGA itp.
Adaptery do zastosowań tlenowych są czyszczone tlenem i wolne od oleju i smaru.
| Nominalne ciśnienie (PN) | 200 bar (3000 psi) |
|---|---|
| Maksymalne dopuszczalne ciśnienie robocze PS | 250 bar (3600 psi) |
| Ciśnienie sterujące | 6 - 8 bar (90 - 120 psi) (do otwierania zaworu ciśnienia resztkowego) |
| Zakres temperatury | +5 °C do +60 °C (O₂) |
| Medium | Tlen medyczny |
| Wskaźnik nieszczelności | 1 x 10-3 mbar x l/s |
| Sterowanie | Sterowanie ręczne za pomocą linki stalowej (w zależności od rodzaju zaworu butlowego) |
| Materiał | Odporna na korozję stal nierdzewna, mosiądz, Monel® |
| Materiał uszczelniający | EPDM |
| Projekt | Z adapterem i sworzniem RPV |
| Zgodność / Testy / Certyfikacje | Dostępna homologacja typu pod kątem odporności na kompresję adiabatyczną |
- Kompaktowa konstrukcja
- Połączenie w kilka sekund
- Łatwe podłączanie
- Do butli gazowych z gwintem wewnętrznym i regulatorem ciśnienia
- Materiały wysokiej jakości
- Nie wymaga ręcznego dokręcania
- Mechanizm blokowania szczękowego WEH®
Szybkozłączka do napełniania i opróżniania butli gazowych z gwintem wewnętrznym i zaworem regulacji ciśnienia.
