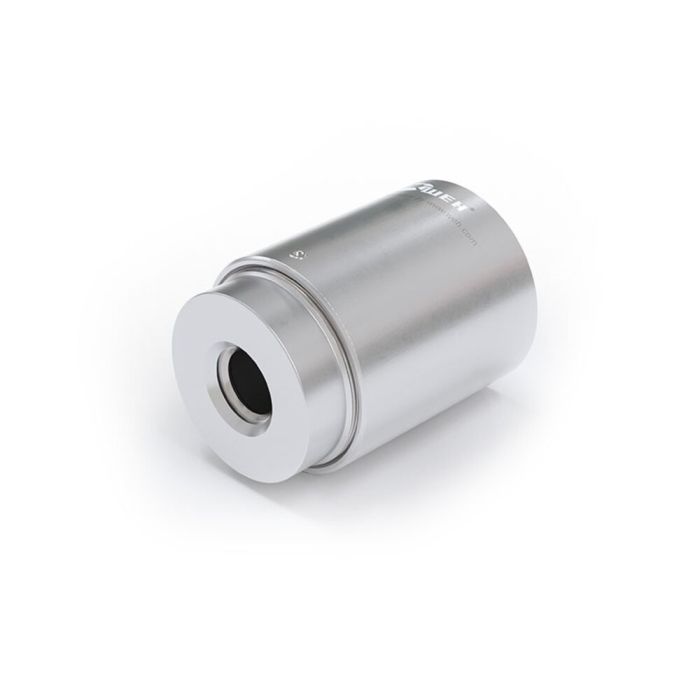

Adapter WEH® TW02
Adapter WEH® TW02 do automatycznych testów szczelności, testów ciśnieniowych i próżniowych do maks. 35 barów
Szybkozłączka WEH® TW02 to idealne narzędzie do testów ciśnieniowych i próżniowych, a także testów spadku ciśnienia, testów podwodnych i metodą helową. Adapter uszczelnia szybko i niezawodnie zewnętrzną średnicę rur, węży i elementów z zawinięciem obwodowym obrzeża, pierścieniem oporowym lub karbem. Ponadto może być używany do płukania i napełniania komponentów.
Ze względu na uruchamianie pneumatyczne, szybkozłączka nadaje się szczególnie do kontroli jakości w trakcie produkcji i automatyzacji procesów kontroli. W ten sposób wzrasta produktywność.
Wystarczy zamontować adapter na testowanym elemencie i zastosować ciśnienie sterujące, a zostanie utworzone ciśnieniowo szczelne połączenie. Umożliwia to połączenie w ciągu kilku sekund bez żmudnego przykręcania. Dzięki łatwej obsłudze można oszczędzić dużo czasu i znacznie obniżyć koszty.
Elastyczna uszczelka przednia jest ściskana, uszczelnia średnicę zewnętrzną i kompensuje tolerancje równoległości testowanego elementu. W ten sposób adapter uszczelnia niezawodnie także na nierównych i chropowatych powierzchniach. Adapter uszczelnia jedynie za pomocą gumy uszczelniającej przy testowanym elemencie, ale nie pełni funkcji wspornika. Dlatego konieczne jest zastosowanie elementu wspornikowego.
Typy specjalne, jak np. adaptery podwójne, są dostępne na zapytanie.
| Maksymalne dopuszczalne ciśnienie robocze PS | Vacuum up to 35 bar (510 psi) |
|---|---|
| Ciśnienie sterujące | 6 - 12 bar compressed air |
| Zakres temperatury | +5 °C up to +80 °C |
| Przyłącze A | Tube OD 65.0 - 68.0 mm |
| Wejście medium B1 | G1 1/2" female thread |
| Wskaźnik nieszczelności | 1 x 10-3 mbar x l/s |
| Sterowanie | Pneumatic actuation |
| Materiał | Housing, piston and seal housing: Aluminium |
| Materiał uszczelniający | Main seal chloroprene / o-rings NBR For body size 001 main seal and o-rings are NBR. Urethane seals for high-wear applications are optional, e.g. for threaded applications. |
- Automation possible
- Connection in seconds
- Ergonomic design
- High-grade materials
- Increased productivity & Cost reductions
- No hand tightening required
- Sealing irregular or rough surfaces
- Simple seal replacement
Szybkozłączka do testów ciśnieniowych / próżniowych rur gładkich (powierzchnia uszczelnienia rury zewnętrznej – Ø 65,0 – 68,0 mm). Szybkozłącze nadaje się również do innych zastosowań, takich jak:
- Do zautomatyzowanych testów szczelności
- Do podłączenia do gwintów ze wzmacniaczem ciśnienia
- Testy szczelności na stanowiskach testowych do wykrywania nieszczelności
- Testy metodą helową
- Komponenty ruchome w technologii automatyzacji
- Testy szczelności w sektorze elektromobilności
